SONY ICF-CA1

Serial No.108409

概要

ICF-CA1は、FM/AM2バンドのコンパクトなアナログクロックラジオです。乾電池で作動します。

前モデルのICF-A7と文字盤以外はほぼ同じような感じです。角の丸いサイコロ型のかわいいフォルムです。同じタイミングで、同機能・3色展開、カラフルでポップなICF-CA2も発売されました。これ以前は、アナログクロックラジオのモデル番号にはAが使われていましたが、このモデルの頃からCAになっています。資料がありませんが、前モデルの後継ということで、A:SA II(アーサ2)というニックネームがあったようです。
ラジオとしては基本的な機能で、バンド切り替え、ボリュームとチューニングのみです。スリープボタンはありませんが、電源投入後、80分で自動オフになる仕様です。FMはワイドバンドで、当時のTV3Chまで聞くことができます。現在のFM補完放送をカバーしています。目覚まし時計としては、文字盤のダイヤルライト、繰り返しアラーム機能、目覚まし音切替(ブザーとラジオ)ができます。枕元などで使うことを想定してか、ロッドアンテナではなく、ワイヤーアンテナが使われており、使用しないときは本体に収納できるようになっています。

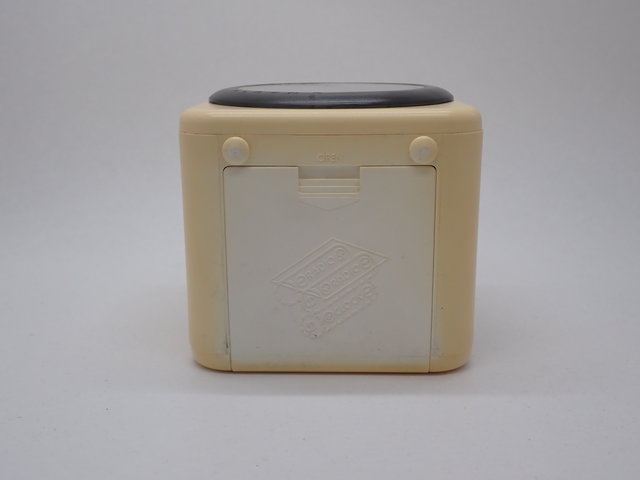

電池は単3が3本ですが、奥の1本は時計専用となっていますので、ラジオの電池が切れても、時計は動作します。ただし、ラジオ用電池が切れると、アラームはブザー・ラジオとも鳴らなくなります。アラームの設定は、文字盤の外のリング上の枠を回して行います。セット時間とリングが連動していますのでわかりやすいです。
ラジオの電源スイッチは電子式が採用されています。ラジオで目覚める機能がありますので、機械式では按配がよくなかったためと思われます。用途が目覚ましメインな設計で、周波数の表示も大変地味で、イヤホンジャックもありません。
ICF-A7は日本製でしたが、このモデルから中国製になっています。内部の時計のムーブメントも中国製になっています。SKCとの表記がありますが、セイコーのSKPのOEM向けのムーブメントという情報もありますが、のようです。
樹脂の質がよくなかったのか、ウェブ上でも黄色く変色したものをよく見かけます。プラスチック自体が変質しており、なかなか取れません。過酸化水素＋紫外線ランプである程度もとに戻るようですが、大変そうですし、樹脂自体傷んでいるようでしたので、諦めました。
ラジオ部分はワンチップICの定番CXA1019が使用されています。そのほかに、タイマー・電子スイッチ用ICとして、BU2305が2個使用されています。一つは電源スイッチ・オートパワーオフ、もう一つはスヌーズ用と思われます。その他、トランジスタ2SC2785が2個使用されています。回路図ないのでわかりませんが、ICの近くにあり、IC出力のバッファ用かもしれないです。

仕様

発売:

1999年 (平成11年)

電源:

単3x3 (時計用1本：1.5V, ラジオ用2本：3V)

トランジスタ等:

3IC, 2TR

音声出力:

100mW *2

バーアンテナ:

60mm *1

スピーカー:

57mm, 8Ω *1

操作部:

電源SW、ボリューム、チューニング、バンド切替SW、繰り返しアラーム/ライト、目覚まし音切替、アラームセットSW、時計時刻合わせ、アラーム時間設定

表示等:

受信周波数:

AM:: 535 - 1605 kHz
FM:: 76 - 90 MHz, VHF 1-3 ch

ターミナル:

なし

シリーズ:

A:SA II(アーサ2)

サイズ:

W94 x H94 x D87 mm

重量:

335g

色:

白

製造:

中国製 *1

価格:

4500円(税別) *2

*1 本体記載 *2 商品のしおり

メンテナンス

秒針が外れてくらくらしていました。あと、外観が痛んでおり、キャビネットは劣化による欠け・黄変がありました。ただ、時計もラジオも動作は問題ないようでした。後ろから分解していきましたが、結果的には、風防は前面側から、本体を分解することなく外せる構造になっていました。

色も黄変していますが、樹脂自体も傷んでいるようで、分解中に細い部分を折ってしまいました。接着剤で補修しました。

メンテ内容

分解清掃
秒針取付
破損部補修

メンテ後のコンデション

★★★★★：

機能的には問題ありません。黄色の変色については、除去が大変そうなので、そのままとしました。周波数表示窓の汚れは、なにか溶媒のようなものなのか、樹脂に浸透してしまっており、表面を磨いても失透感は残りました。

詳細

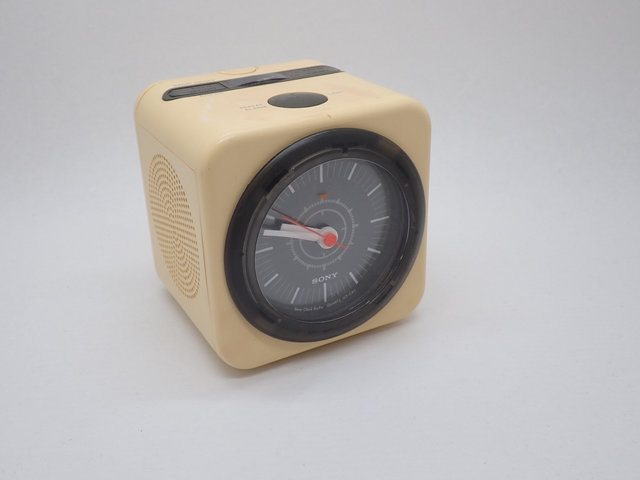

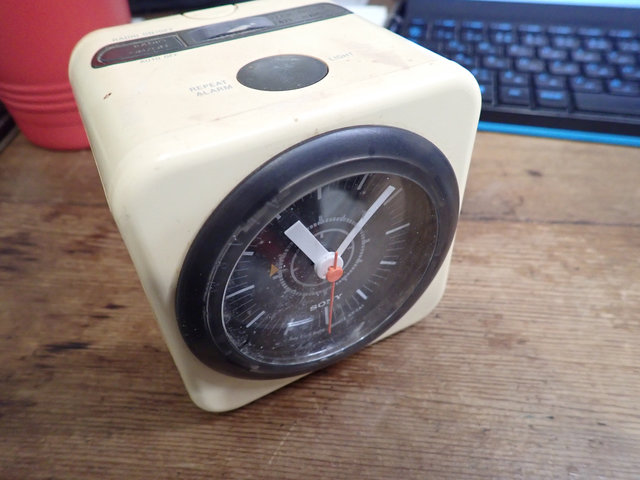

写真写りのせいか、白く見えますが実際はアイボリーよりも黄色で、部分的に取れない汚れもあります。周波数の表示窓もなにか付着物がついていました。

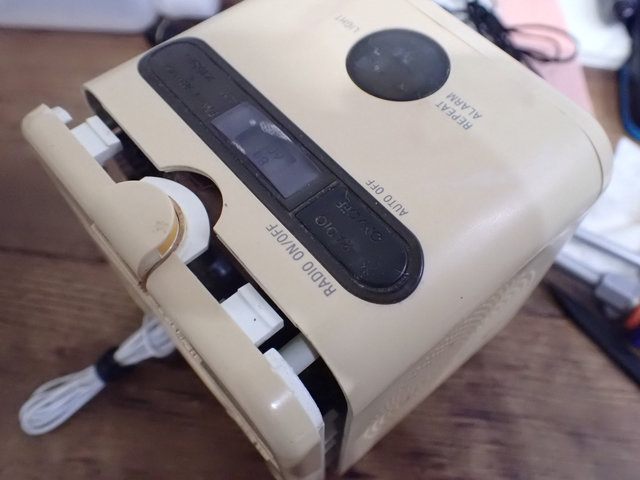

秒針の外れを直したいですが、以前修理した同じ感じのクロックラジオは、前面からは分解できなかったので、全体を分解します。後ろのビス2箇所を外すと、後ろ、中、前キャビネットに分かれます。前キャビネットは、上側に爪が2箇所あります。基板にある時計のケーブルを分離できます。

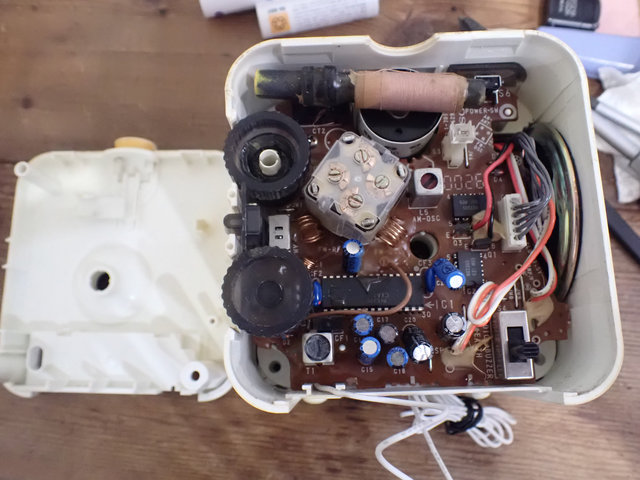

後ろキャビネットはそのまま外れます。中キャビネットには基板がビス1本で留まっています。基板は1枚で、ムーブメント以外のパーツが一通り乗っています。ラジオ用のICはCXA1019です。

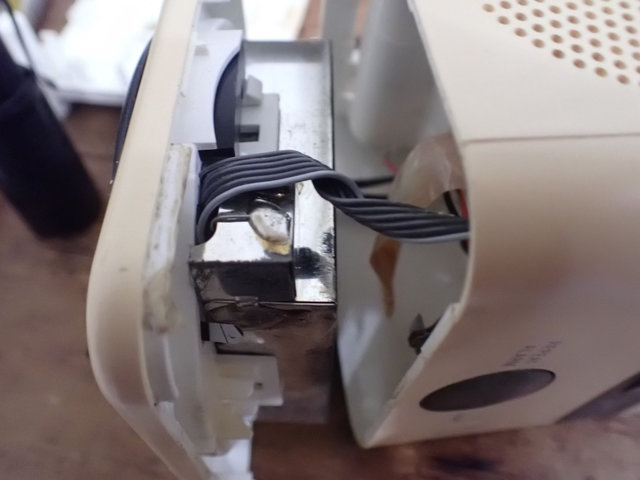

ムーブメントを接続しているケーブルです。基板側はコネクターになっており、分離できます。そのまま引っ張るタイプです。

外した前キャビネットとムーブメントです。雑音対策で全面シールドになっています。

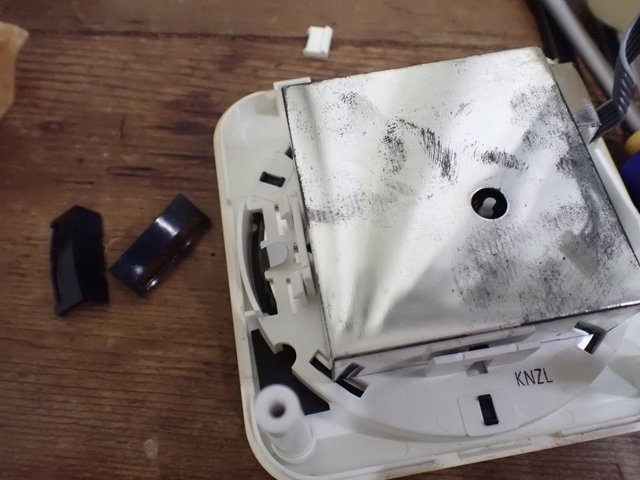

文字盤側に到達したいのですが、よくわかりませんでした。黒色のはめ込みパーツが2個あり外してみましたが、これは、目覚ましセットのリングにクリック感を与えているラチェットでした。

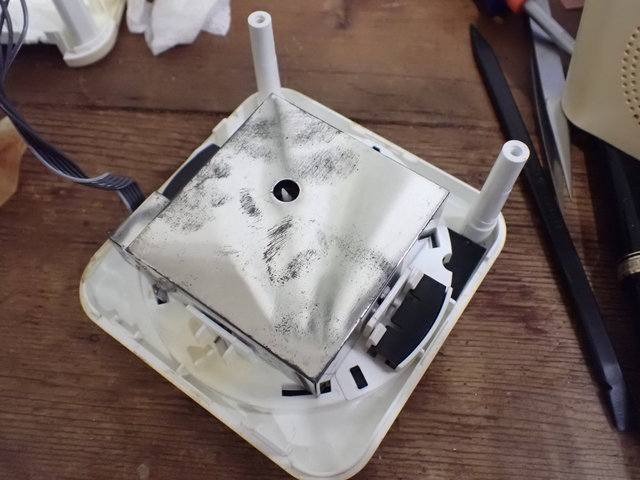

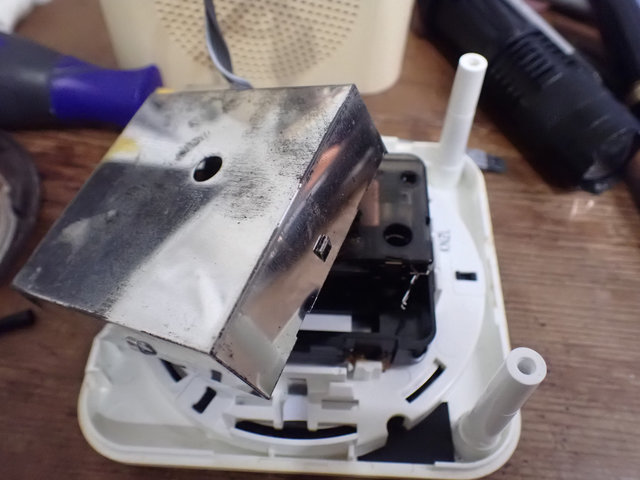

シールドは4辺の隙間を広げると、外れます。なかにはムーブメントがあるだけでした。

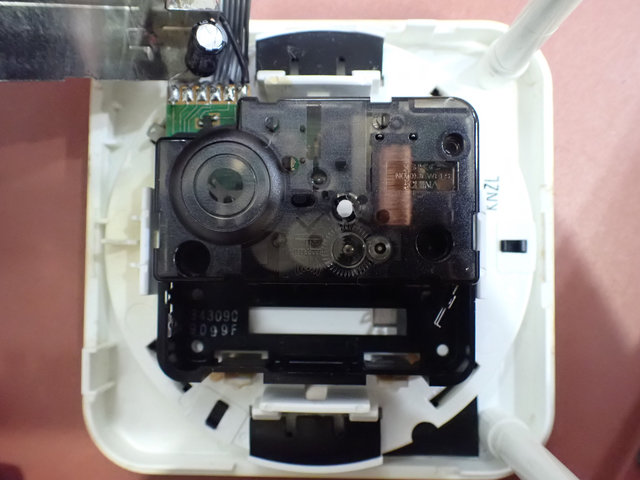

ムーブメントです。SKC NoJewels Chinaの文字があります。

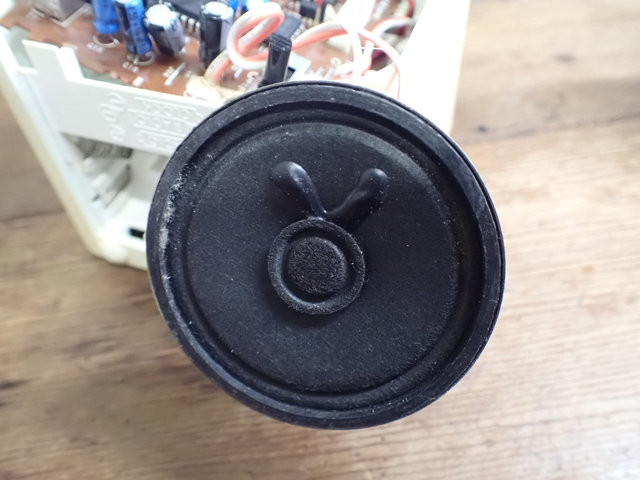

スピーカーは隙間に差し込まれていますが、簡単に外れます。外観の汚さのわりに、スピーカーはそれほど汚れていませんです。

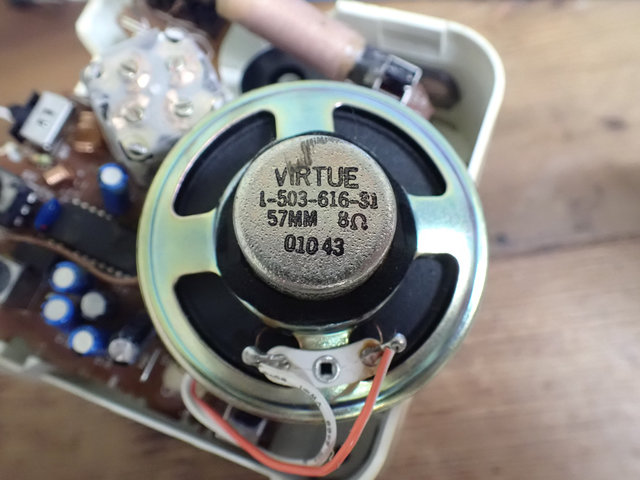

VIRTUEというブランドはこの頃のソニーのラジオでよく見かけます。

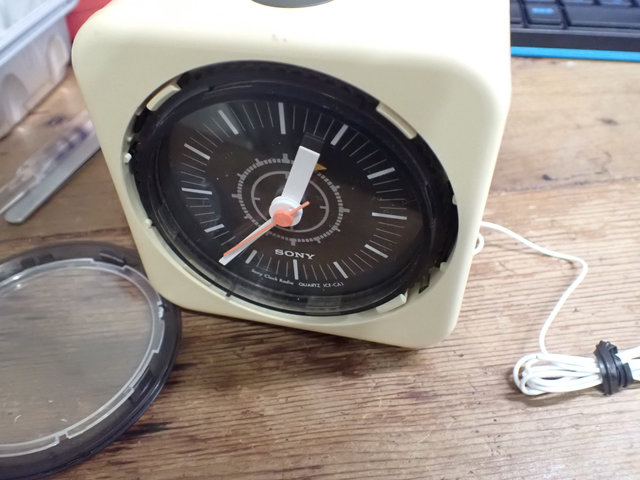

結局、風防は前から外すことができました。目覚まし設定のリングは爪4箇所で固定されています。半透明でその箇所は見えますので、そこを狙って細いスクレーパーを差し入れて外しました。はめ込む時も、そこに位置を合わせて押し込みます。

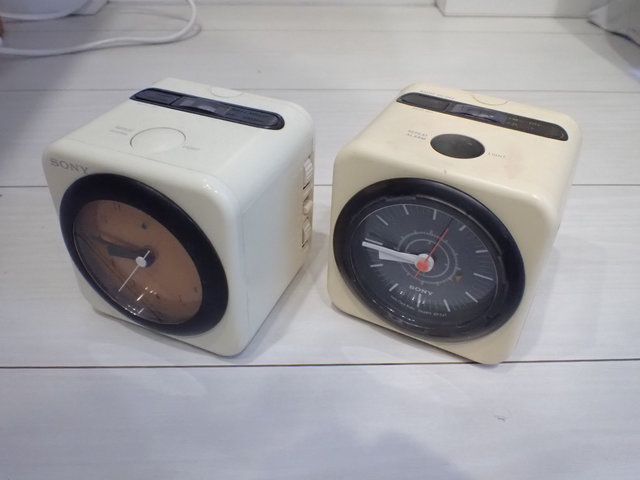

写真左は、前モデルと思われるICF-A7です。文字盤以外はほとんど同じラジオです。色目も元は同じだったと思います。

カタログ情報等

製品のしおり

製品のしおり (19xx), p

寝室の枕元や、ベッドサイドなどに小さくコンパクトに置ける、2バンド・アナログクロックラジオ

TV （1-3ch）・FM/AMクロックラジオ

ICF-CA1 標準価格4,500円（税別）

付属：乾電池

見やすいアナログ時計表示

正面のリングを回して設定できる、簡単操作のアラーム時刻設定

暗い室内などでの時間確認に便利な文字盤ライト

アラーム音は、ラジオまたはブザーのいずれかの選択が可能

寝防止の2回繰り返しアラーム

80分のオートパワーオフ

電池持続時間：約35時間（ラジオ部）

約1年（時計部）

大きさ：幅94✕高さ97✕奥行87mm

質量：約390g（乾電池含む）
