SONY TFM-6050

Serial No.

概要

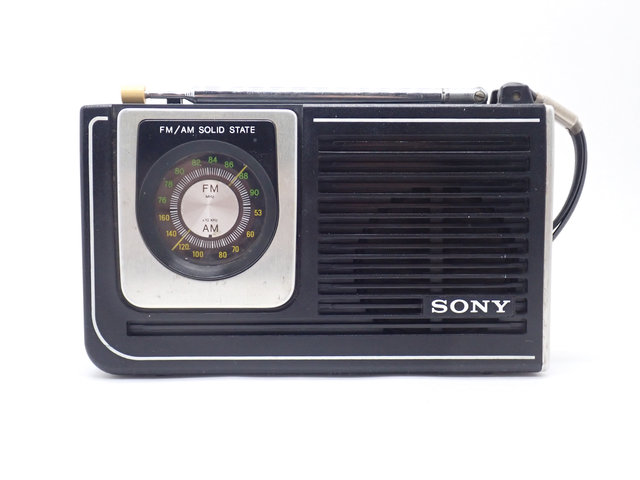

ソニーTFM-6050は、1977年発売のFM/AM2バンドのトランジスタラジオです。お手軽にFMを楽しめる入門機、ローエンドモデルです。

基本的な機能を備えたハンディポータブルサイズのラジオです。当時のカタログの分類ではポケッタブルになっていますが、ポケットに入るほどは小さくありません。ICがラジオに広まり出した頃のものですが、オールトランジスタラジオです。当時の2バンドラジオでは一番安かったモデルです。

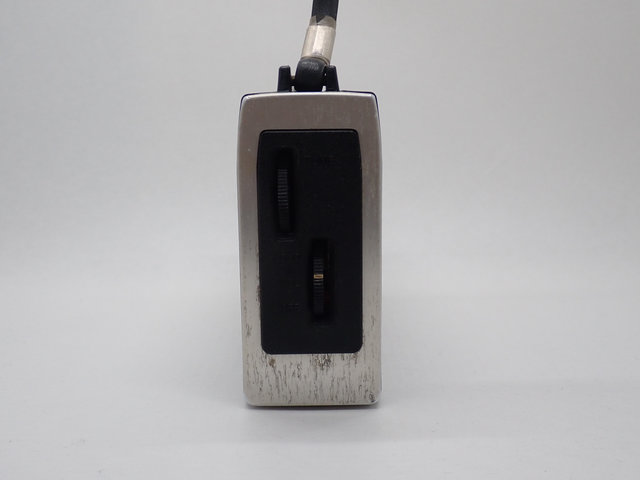

横型のラジオで、右側面とスケール部分にアルミパネルが使われています。スケールは円形のデザインで、すこし前に発売された、TFM-3770でも採用されていますが、回転操作そのまま伝えるだけですので、指針やチューニングメカをシンプルにしつつ、相応の操作性が得られると思います。
このラジオは、それまでのラジオと比較して作りがやぼったいというか、無骨でやや雑な作りに思えます。キャビネットも厚手でしっかりしています。ソニーのラジオのキャビネットは華奢で電池蓋部分が破損しやすいように思いますので、そこは良いのかもしれません。。内部は、バーアンテナがやや傾いていたり、トランスが浮いて取り付けられていたり、基板もあまり緻密に作られていないように思います。ちょうどこの頃、ソニーの廉価なラジオは海外での生産に以降していたようで、このラジオも中国返還前の香港製ですが、設計含めて外部へ製造を委託していたのかもしれません。
電池は006Pですが、昔のマンガン式電池に比べると最近のアルカリ電池や充電式のものは少しサイズが大きめのようで、手持ちのNiH電池を入れると蓋がしまりませんでした。
トランジスタは全部で9石です。海外生産品であることもあってか、型番のわからないトランジスタが使われています。高周波、中間周波周りに2SC460,461が5石ほど、他のラジオでも見かける高周波用の半球状の小さなトランジスタが使用されています。低周波はドライブアンプ1段にトランス式のプッシュプルで、シリコンタイプと思われるトランジスタが3石使用されています。

仕様

発売:

1977年 (昭和52年)

電源:

006P (9V)

トランジスタ等:

9 TR *2

音声出力:

200mW *2

バーアンテナ:

スピーカー:

66mm *2

操作部:

電源SW、ボリューム、チューニング、バンド切替SW

表示等:

受信周波数:

AM:: 530 - 1605 kHz
FM:: 76 - 90 MHz

ターミナル:

イヤホン

シリーズ:

サイズ:

W162 x H94 x D42 mm

重量:

407g

色:

黒

製造:

香港製

価格:

5,300円

*1 本体記載 *2 商品のしおり

メンテナンス

ボリュームの接触不良でうまく音がでませんでした。バーアンテナが少しぐらぐらしていますが、取り付け部ではなく、アンテナの1段目を土台にかしめてある部分に緩みがあるようでした。

メンテ内容

VR分解清掃
内部の分解清掃

メンテ後のコンデション

★★★★☆：

VRは分解清掃できるタイプでした。摩耗がひどい訳ではなく接触の問題でしたので、分解清掃で回復しました。アンテナが若干ぐらつきますが、まあ、全般に実用に問題ないレベルです。

詳細

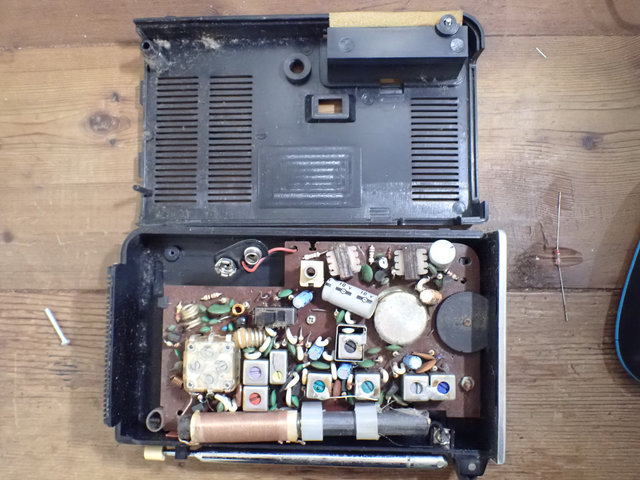

ビスは2本、1本は電池ボックスの中のスポンジの後ろにあります。後ろから見て左側には大きな爪があります。ビスを外して右上のところにある爪をヘラを指しこんで外すとスムーズに取れます。

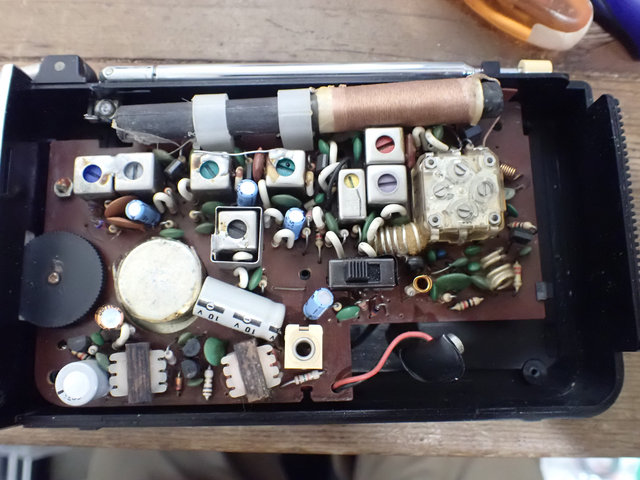

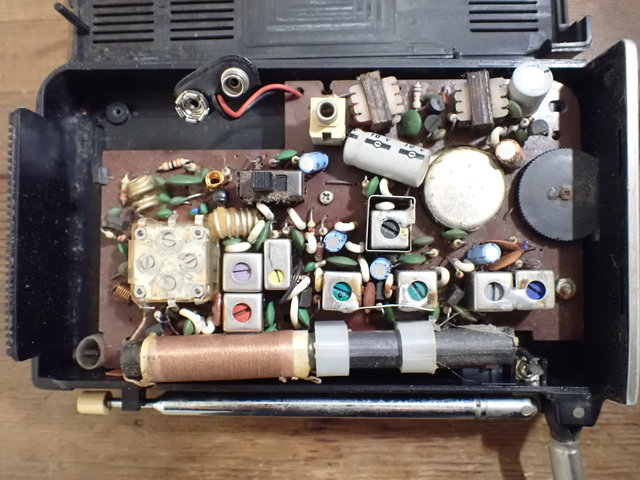

部品の密度はそれほど高くないにもかかわらず、トランスやバーアンテナの配置が整然としておらず、違和感があります。

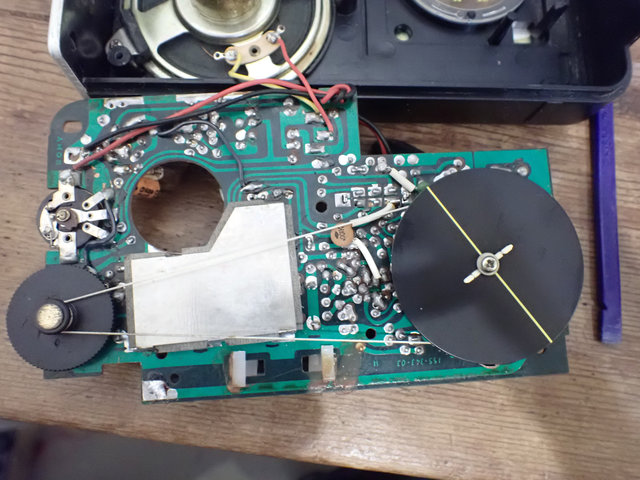

基板の前側です。円形のスケールを採用したおかげ、チューニング周りはダイヤルヤーンをかけるだけのシンプルな構造です。

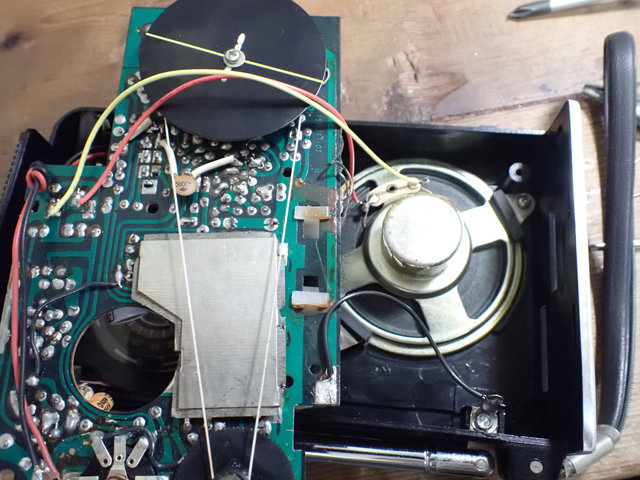

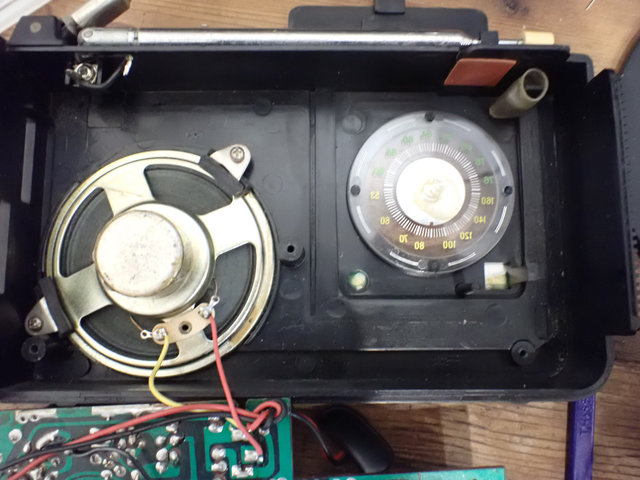

アンテナのコードは外す必要がありますが、固くて回らない上にビスの頭が腐食で脆くなっており、舐めてしまって外せませんでした。エクストラクタを試しましたが、喰い込んだ刃がビズを削ってしまい、効かないためビスを外すのは諦めて、半田部分をはずしました。スピーカーのコードが非常に短くて、整備がしにくいです。

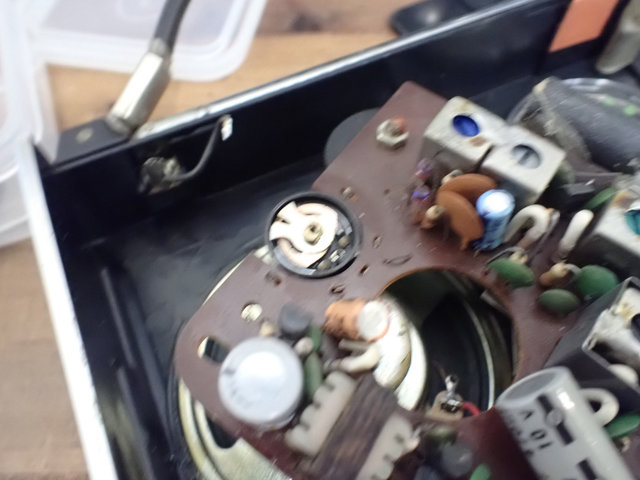

ピンボケですが、ボリュームです。つまみを外すとプラスチックの板のカバーがあるだけのタイプで、清掃が容易です。接点洗浄用のスプレーをつけて掃除したら問題なくなりました。抵抗体自体は問題がなく、汚れだけのようでした。

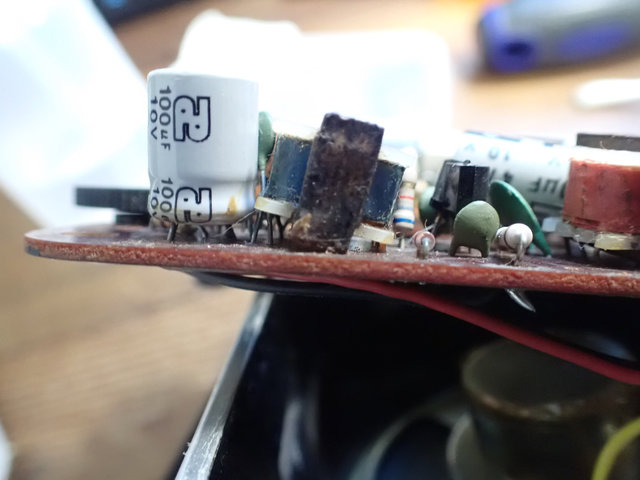

このトランスの取り付け方も大分といいかげんだと思うのですが、まあ、動作に影響ありませんし、分解しないと気にもなりません。

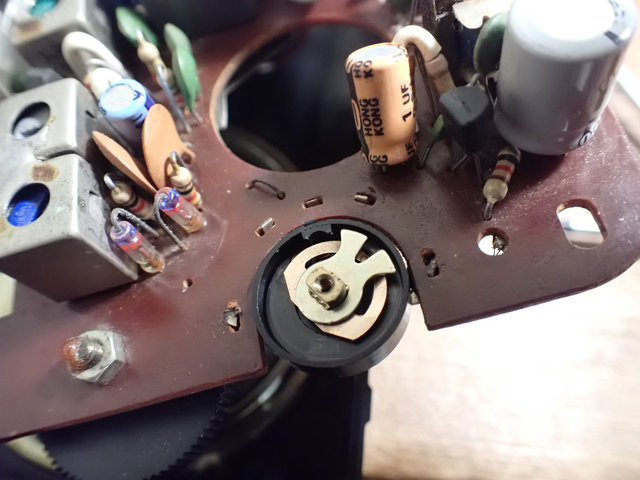

洗浄後のボリュームです。

エアダスター、綿棒などで洗浄しました。

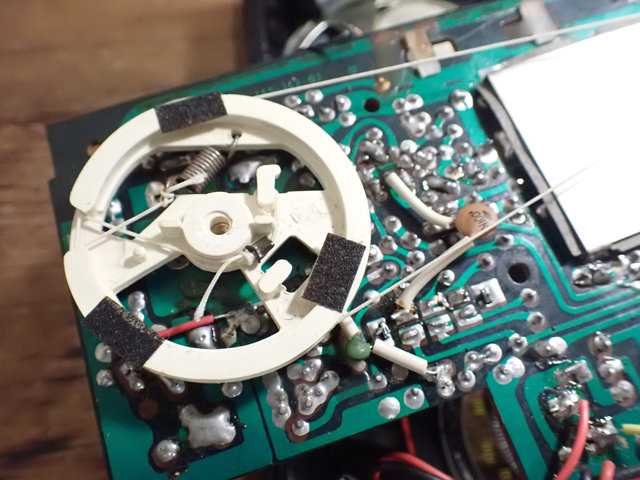

指針のあるアルミ板は、ブーリーの突起部にはまるようになっています。

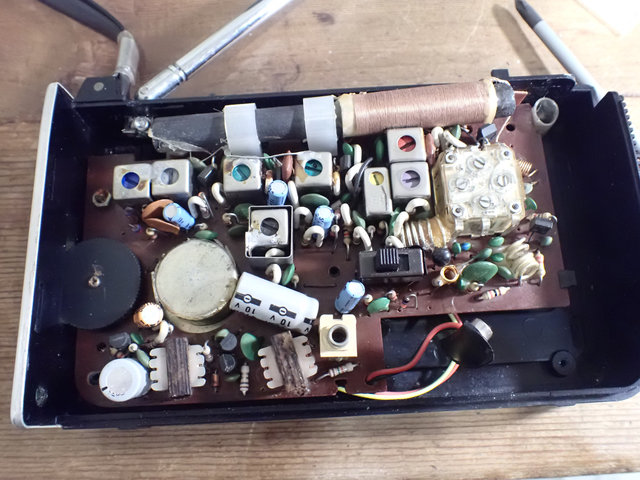

いろいろやっているとスピーカーの半田がとれてしまいました。メンテナンスしにくいので、長めのコードに付け替えました。

再組み立てしました。

カタログ情報等

商品のしおり

商品のしおり26 (1977), p30

手頃な価格のAM/FMポータブル手頃な情報源をいつもポケットに

TFM-6050 ¥5,300

FMロッドアンテナは7段全長55cmで、安定したFM受信

見やすい円形ダイヤル目盛板

6.6cmスピーカー採用で小型ながら十分な音量

イヤホン付属、電車のなかなどで聞くときに使利

セラミックフィルターを採用し、選択度特性の良いAM部

電源ー乾電池（006P11）9V

大きさ一幅161✕高さ102✕奥行44mm

重さー440g（乾電池含む）
