SONY ICF-5400

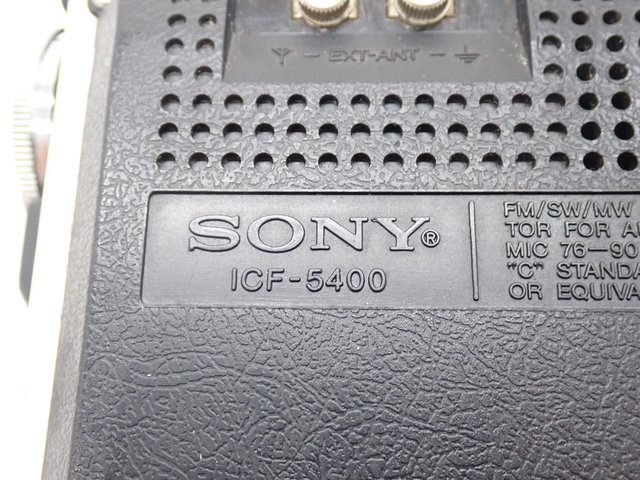

Serial No.

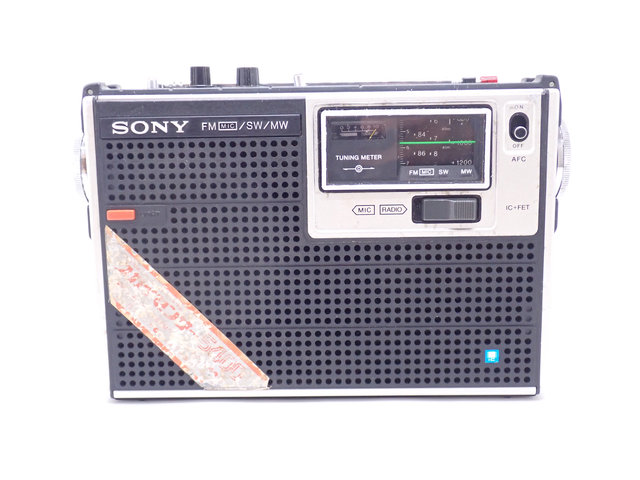

概要

ソニーICF-5400は、FM/MW/SWの3バンドのポータブルラジオです。スカイセンサー初号機のICF-5500より少し遅れて販売されています。機能面でもICF-5500とそれほど変わらないですが、デザインは従来からある横型で、操作部は主に上部にあります。

ソリッドステートイレブンの流れを汲むラジオで、内部の作りもにています。同時期に発売された横型ラジオは、ICF-5200はソリッドステートNEW ACTION,ICF-5300にはThe 11 Selfと、これまでのシリーズ名に沿った名前がつけられていますが、このラジオは、発売当初はシリーズ名なしの型番のみだったようで。あとからスカイセンサーシリーズになったようです。
ICF-5200はFM/AM2バンドです、ICF-5300は同じ3バンドで、仕様・デザイン面で大分かぶっているところがあるように思いますが、このラジオは、フィルム式のダイヤルスケール、独立トーンコントロール、ワイヤレスマイク機能、FMのRF増幅付といった点で上位機種となっています。
音質が第一のセールスポイントのようです。スピーカーは、ドライプロセスコーンというものが使用されています。当時高性能と言われていた素材のようです。トーンコントロールはバストレブル独立です。アンプも大型の放熱器付きのシリコントランジスタ採用で大出力と宣伝されています。ただ、中を見ると電力増幅にはTO-220タイプのトランジスタが採用はされていますが、放熱板は取り付けられおらず、少し盛りすぎではと思います。

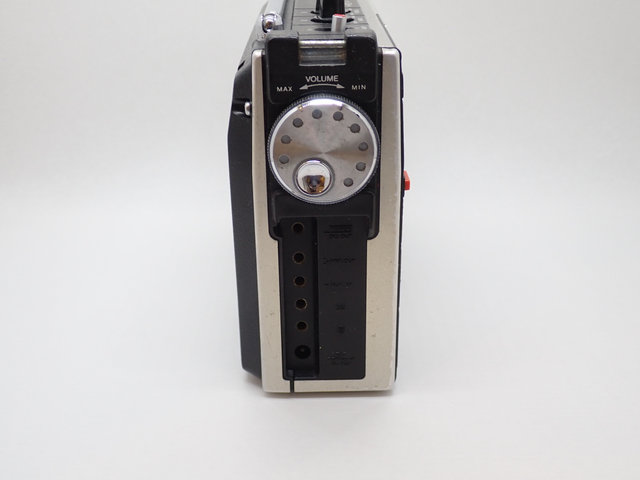

ジャック類も豊富でいろいろな機器が接続できました。FMについてはFETの高周波増幅に、セラミックフィルターを多くつかい、高感度・高選択度を達成となっています。AM(MW,SW)は高周波増幅はありませんが、感度もぼちぼちで、回路的にはICF-5500と同様と思います。機能的な面をICF-5500と比べると、タイマー、VUメータ、AM感度切替、ラウドネスががありませんが、その他機能についてはラジオとしての機能は同じようです。機能の説明については ICF-5500ページも参照ください。

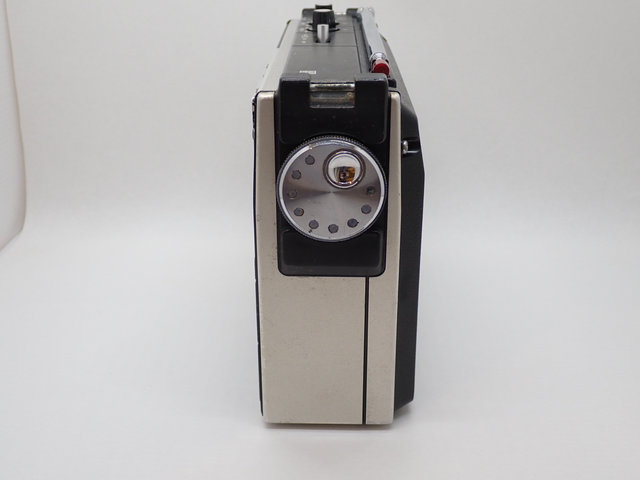

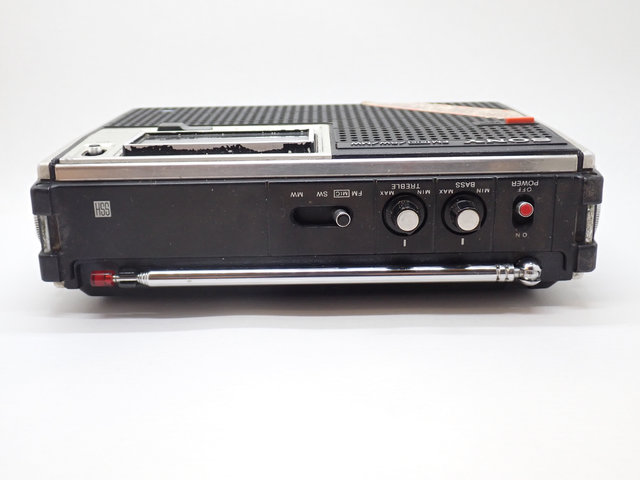

スカイセンサーシリーズのラジオでは、このラジオとICF-5450が横型になります。イレブン時代からの赤い先端のロッドアンテナも継承されています。ボリュームとチューニングつまみは左右対称の位置に同じものが付けられており、意図したデザインだと思います。イレブンシリーズよりは少し大きめですが、5500と比べると大分コンパクトです。

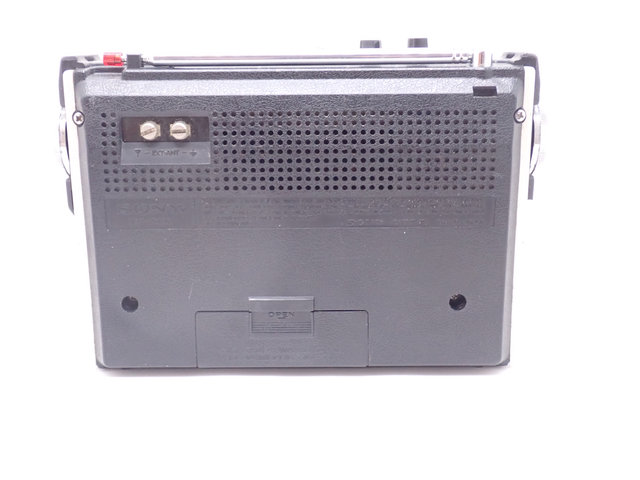

5500が大ヒットしたため、あまり目立たないラジオと、ラジオの性能としては遜色ないようですし、外部アンテナ端子もあります。12MHzまでしかありませんがSWバンドもありますので、BCLブーム黎明期は、このラジオで海外放送を聞いていたかたもいらっしゃるようです。カタログにも「海外局ハントも夢でない!」と書かれています（そこまでハードル高くないんではという気もしますが）。
11石のトランジスタに加え、前面パネルにも表記ありますが、FETとICが1つづつ使用されています。FETは、SONY製の2SK42がFMのRFに使われています。カタログにはラジオ用新開発FETとありますが、イレブンシリーズで使われていたFET 2SK-23はもともと使用電圧の高いテレビ向けで、動作電圧が低いポータブルのラジオには最適な仕様ではなかったようで、新たに開発されたようでした。
部品が結構すし詰めで確認ができないところが多いですが、フロントエンド～中間周波増幅には2SC-710が使用されているようです。低周波のドライブアンプは、同時期に発売された他の3機種同様、CX-025というICが使用されています。電力増幅はソニーのTO220パッケージのパワートランジスタ、2SC1429x2を使ったトランス式のプッシュプルです。ICF-5200, 5300はゲルマニウムトランジスタが使われていましたが、このラジオとICF-5500はオールシリコントランジスタとなっており、カタログでもそのことが宣伝されています。あと、チューニングメーターのドライブ用に2SC633Aが使用されています。
2SC710も、CX-025も動作不良を起こしやすいようですがこのセットは幸い問題ないようでした。CX-025についてはICF-5300のページで修理について記載しています。

仕様

発売:

1972年 (昭和47年)

電源:

単2x3 (4.5V), DC IN

トランジスタ等:

1 IC, 11 TR (1FET含む) *2

音声出力:

2800mW (最大) *2

バーアンテナ:

160mm

スピーカー:

120mm 6.5Ω *2

操作部:

電源SW、AFC SW、ラウドネスSW、ダイヤルライトSW、トーン(バス、トレブル)、ボリューム、チューニング、バンド切替、ワイヤレスマイクボタン

表示等:

チューニングメーター

受信周波数:

MW:: 535 - 1605 kHz
SW:: 3.9 - 12 MHz
FM:: 76 - 90 MHz

ターミナル:

DC IN, EARPHONE, REC OUT, AUX-IN, MPX-OUT, DC OUT, ANT, GND

シリーズ:

スカイセンサー5400

サイズ:

W x H x D mm

重量:

色:

黒

製造:

日本製

価格:

14,900円 (ACアダプター・キャリングケース含む) *2

*1 本体記載 *2 商品のしおり

メンテナンス

バンド切替SW、電源スイッチ、ボリュームの接触が悪く、聞こえたり聞こえなかったりしました。トーンコントロールがガリもありました、チューニングメーターが動作不良でした。キャビネットは一部塗装の剥げやメッキ部のいたみはありますが、大きな問題はなさそうです。裏蓋の右のネジが聴いておらず、開けてみたらネジを受けるボスが破損していました。

トランジスタ、ICとも不良率が高いようですが、3バンドども受信は問題ありませんでした。ワイヤレスマイク機能も動作しました。シャーシまでは簡単に外せますが、その先は大変そうな感じでした。

メンテ内容

ネジ受け修理
ボリューム、SW類の接点洗浄
内部清掃
チューニングメーターは導通がなく、修理を断念しました

メンテ後のコンデション

★★★★☆：

チューニングメーター以外は一通り機能しているようです。受信も実用上問題ないレベルです。

詳細

昔、電化製品に貼られていたシールが貼ったままです。ぼろぼろなのですが、一応取らずにおいておきました。このラベルの状態をみると保管状態はあまり良くなかったようです。

ビスは4か所ににあり、後キャビネットはスムーズに外せます。右上のビスは効いてないようで、内側のネジ受けが折れてました。最初のひと回しで折ってしまったかもしれません。

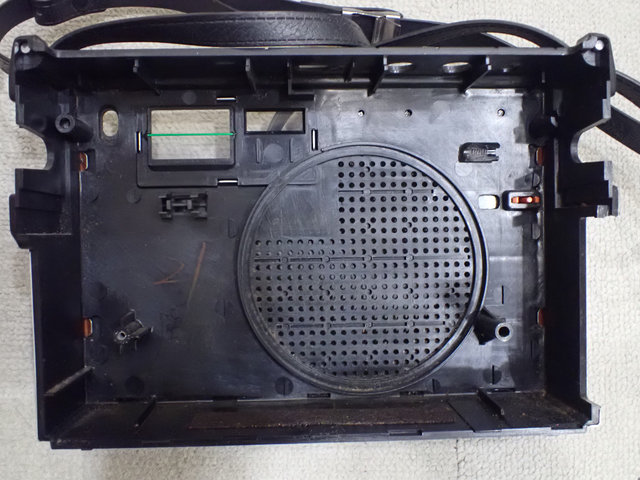

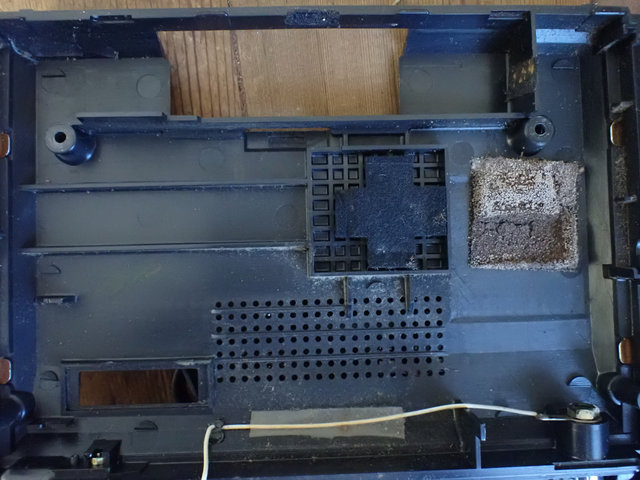

後側キャビネットです。このラジオはスピーカーが前側キャビネットに固定されておらず、後ろキャビネットで抑えています。出力トランスのあたりに大きなスポンジがあったようですが、劣化してボロボロにです。何かを固定しているものではなさそうで、びびり防止とか吸音材として使用されているのかもわかりませんが、役割は不明です。普通に使う分には特に支障がなさそうですので、代わりのスポンジは貼っていません。

前側キャビネット、清掃後です。シャーシはビス等で固定されておらず、スイッチ類の緩衝も少ないですので、スムーズに外せます。

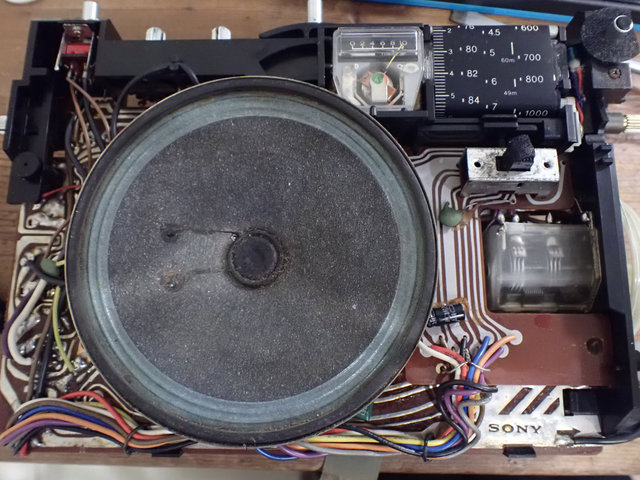

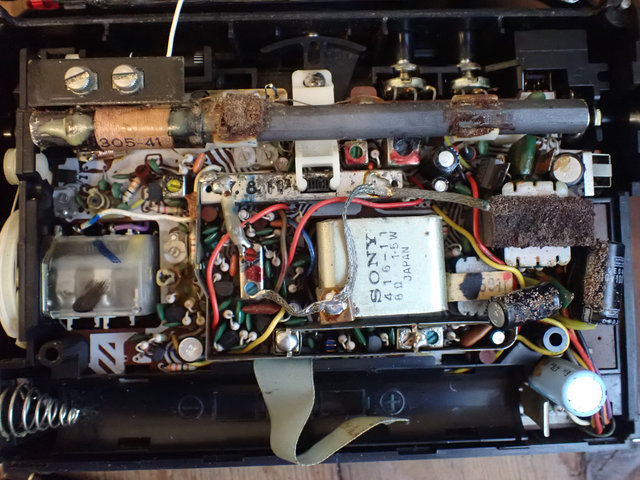

シャーシの前側です。コード配線が多く部品も比較的密集しており、イレブンシリーズの作りを踏襲しているように思います。今回、受信は問題なかったため、この先は分解していませんが、整備は大変そうです。

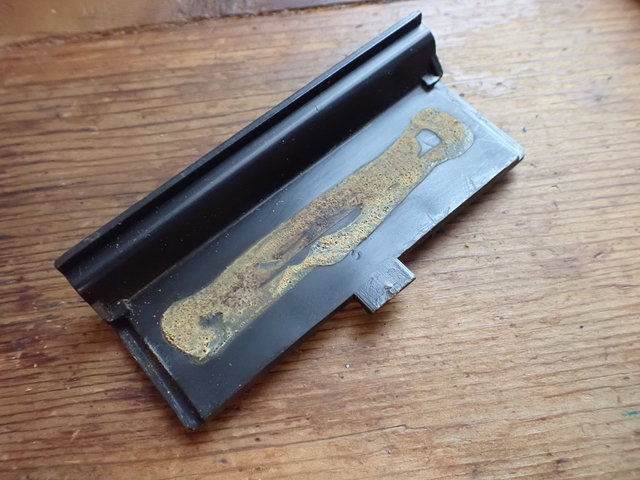

電池の裏蓋のスポンジは例によってボロボロなのですが、このスポンジは溶解型の接着剤でとめられていたようで、切れには除去できませんでした。経時劣化につよいスポンジテープをはりました。

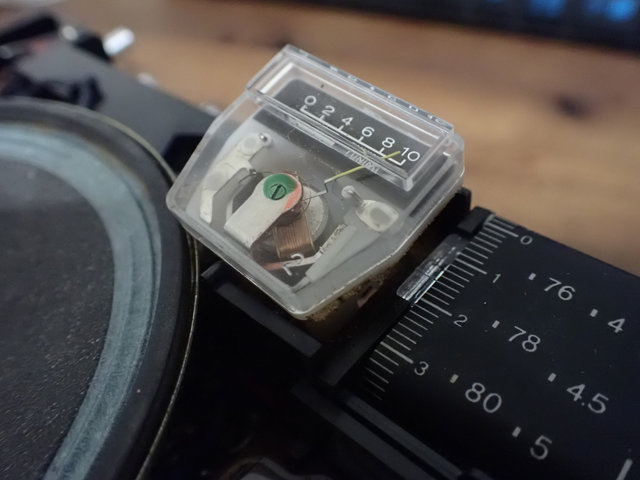

チューニングメーターですが、右いっぱいから全く動きません。電流が流れると左に振れるタイプのメーターのようです。基板に付けたまま導通チェックしましたがNGでしたので、断線してしまっているようです。コイルの修理は困難と思われるので、修理は断念しました。

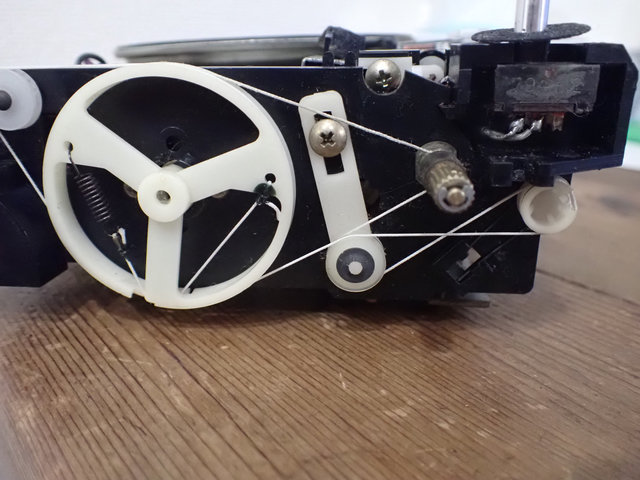

糸掛けの参考用の写真です。大分複雑な構造になっていますが、ノブの回転はバリコン・ダイヤルスケールの両方に、プーリーで伝達されています。バックラッシュは、個体差かもしれませんが、ICF-5500よりもましなような気もします。。

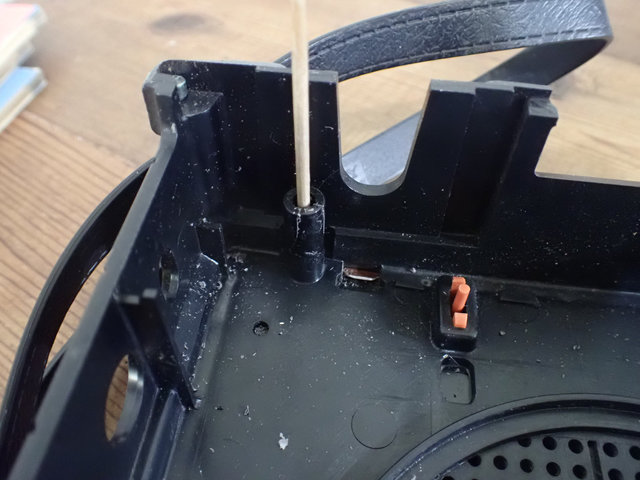

破損したボスは、エポキシ接着剤で補修しました。つまようじは位置合わせ用です。エポキシボンドはA、BSに使用はできますが、あまり強度はでないそうです。して充填するような使い方でない場合は、溶解系の接着剤がおすすめのようです。ABS専用のものがプラモデル用としてうられていますので、今度試してみようかと思います。

カタログ情報等

商品のしおり

商品のしおり11 (1972), p21

ラジオの本質《音》を追求した風格あるモデル

高感度3バンドICポータブル（FM·中波·短波）

(FM・中波・短波)

ICF-5400　¥14,900

(本体¥12,400 ACアダブター¥1,500 キャリングケース¥1000)

スピーカは10cmの大型ドライプロセスコーンを採用、音の良さはソニー技術のきわめつき

出力は2.7W、相互通話ができるFMワイヤレスマイク機構、マルチブレーはもちろん可

新開発のFET+IC、6素子のセラミックフィルター、高感度で特に短波の特性アップ

電源：単2x3 4.5V 又は電灯線100V、又はカーバッテリー（別売DCC-126使用で）

大きさ：22.6x15.2x7.0cm 重さ：1.25kg

最近はマルチプレーというと、複数人が参加できるゲームみたいですが、この頃のソニーの造語のようで、ラジオ以外の使い方の拡張性があるという意味のようです。当初のスカイセンサーシリーズのキャッチコピーの一つで、外部タイマー、ステレオ放送が効けるMPX端子、アンプとして使用できるAUX IN、録音用のREC OUT等、豊富な端子を装備しています。

2025/10/26

No.258
