SONY ICF-P36

Serial No.

概要

ICF-P36はAM/FM2バンドのポータブルラジオです。チューニングもアナログで、基本的な機能に絞った、気軽にラジオが聴取できるお手軽ラジオです。

このラジオは横型ですが、ほぼ同様の機能で縦型のICF-P26も同時期に発売されていました。FMはワイドバンドに対応しており補完放送を聞くことができます。イヤホンジャックは、信号はモノラルですが、ステレオのヘッドセットのLR両方を鳴らすことができます。
横型の分、ICF-P26よりも長いバーアンテナを付けるスペースはありますが、使用されているバーアンテナは60mmで、10mm長いだけです。
この路線のラジオの最終機種となってしまったと思われるICF-P37の前機種です。デザイン的は同じで、機能的にも変わらないようですが、P37は「電気式チューニングに変更」とされています（ICF-P36はバリコンと、パーアンテナ・発振コイルによる一般的なチューニングですが、これも電気式チューニングでの一種なのではと思いますが）。

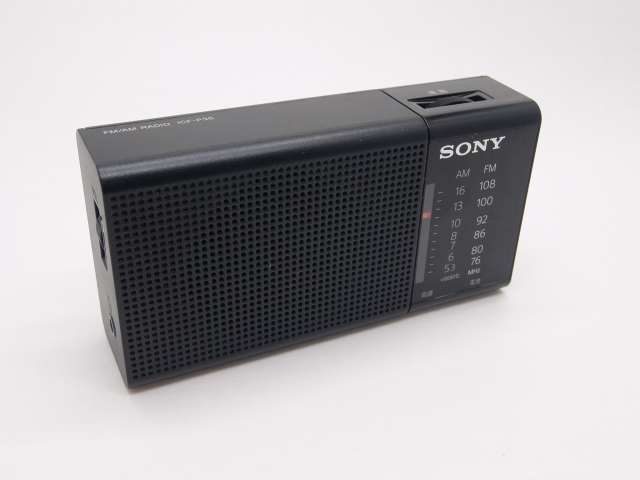

右側1/4ぐらいが光沢のある樹脂、左の3/4がマットな樹脂でひと手間掛けられたデザインです。質感は異なるものの、左右は一つの樹脂部品で、本体は前後に割れます。ビス2本で留められており、これを外せば裏蓋が外れるのですが、このビス頭がプラスの溝が細く、普通の1番のプラスドライバーがはまりません。
加えて、前面と後面を止めている爪が非常に深くて厚く、外すのが大変です。外れる気配がないので、ネットと調べてみましたが、皆さん外すのに苦労されているようでした。爪のある部分を狙って、後面を外側に曲げて外すことになるのですが、固いです。
信頼性アップとコストダウン（その代わりにメンテ性が下がるような気がしますが）のため、内部のケーブル接続部分はコネクターではなく、はんだ付け後にホットボンドで固めてられています。しかし、新しいラジオの割にオークションではジャンク扱い（電源スイッチ不調）のものが多いように思います。写真のものも、動作はしていましたが、電源・バンド切替スイッチが不調だったのか、洗浄スプレーか何かを外側から吹き込んだため、油まみれでした。
ワンチップICのラジオです。ICは長年使用されてきたCXA-1019Sが使用されています。高周波から低周波まで一通りの回路がIC内でおさめられています。最新のラジオはあまり購入する機会がなく、中を見たことがなかったのですが、1980年代から使用されているICがまだ使用されており、少し驚きました。この部分は完全に枯れた技術で、IC自体の故障確率は低そうです。
後継機のICF-P37では、30年来使用されてきたCXA1019に変わり、バリコンによる同調やIFT、セラミックフィルターを使用しない、アナログ半導体回路による新型IC(SSS16R1482)に変更されています。CXA-1019を使ったラジオとしては、ICF-P26とともに最後の型番と思われます。

仕様

発売:

2015年 (平成27年)

電源:

単3x2, 3V

トランジスタ等:

1 IC

音声出力:

100 mW *2

バーアンテナ:

60mm

スピーカー:

57mm*2, 7.2Ω, 0.2W

操作部:

電源スイッチ兼バンド切替スイッチ、ボリューム、チューニング

表示等:

電源LED、同調LED

受信周波数:

AM:: 530 - 1605 kHz
FM:: 76 - 108 MHz

ターミナル:

イヤフォン

シリーズ:

サイズ:

W130 x H69 x D35mm

重量:

169g

色:

黒

製造:

中国製*

価格:

オープン価格 (実売2,530円*3)

* 本体記載, *2 取説, *3 ヨドバシ

メンテナンス

スイッチの接触が悪い以外は、動作は問題なさそうですが、電源/バンド切替スイッチから、拭いても拭いても油のようなものがにじんできます。スイッチの導通が悪かったのか、接点回復スプレーのようなものを外部から無理にかけたようです。

ウェブ上の記載でも、この電源・バンド切替スイッチの故障が非常に多いようです。私自身も3台修理しましたが、全部このスイッチの接触不良でした。耐久性に問題がある部品だったのかもしれません。

ネジは2か所、本体下側と電池ボックス内にあります。頭が薄くプラス溝の巾が狭いネジ（マイクロねじとかゼロ番ネジとか言われているネジかもしれません）が使われており、ただでさえ固いネジがますます外しにくいです。1本、頭を痛めてしまいました。爪も深く、厚く咬んでいて外すのが大変でした。

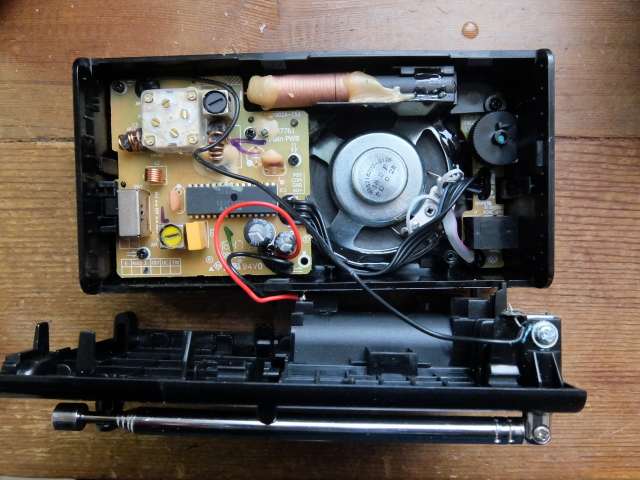

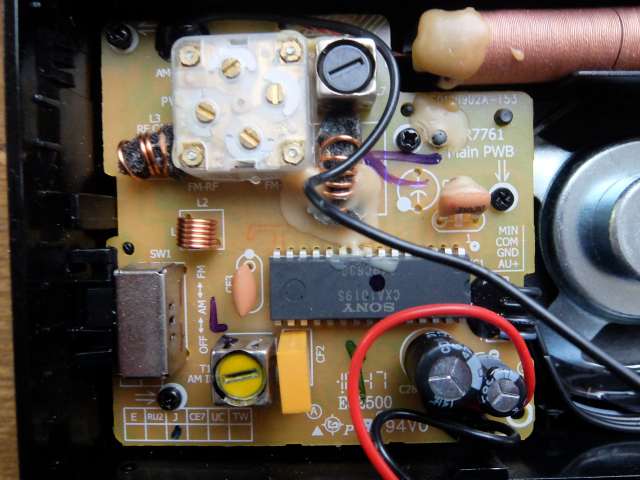

基板はコンパクトです。こちらは実装面で、ICの他ケミコンやIFT等の大型部品が取り付けられています。チッブ抵抗やコンデンサー等は反対側に表面実装されています。

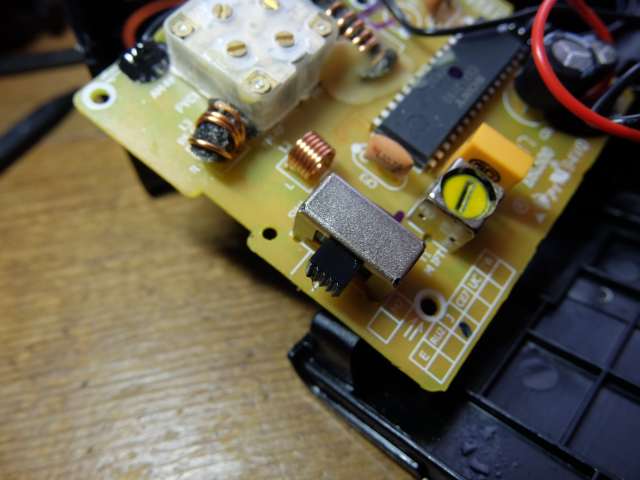

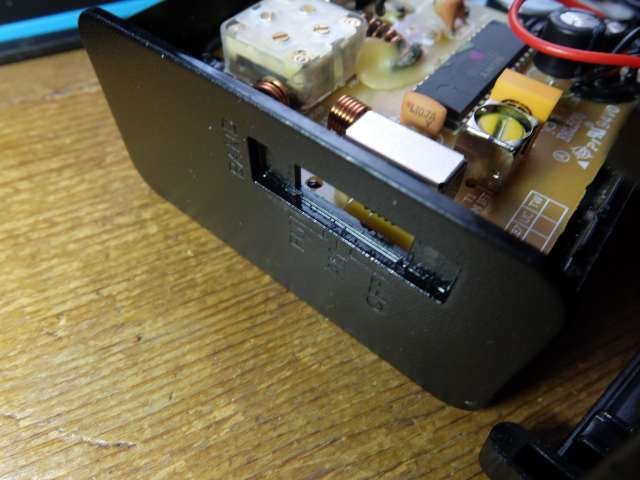

電源・バンド切替スイッチ回りですが、べたべたでした。基板はアンテナ用のシャーシにビスで固定されていますが、そのままでチューニングつまみが干渉してうまく外せないので、一度基板とアンテナシャーシを分離してから外した方が良さそうです。メンテ中はもう一度固定しておかないと細いアンテナ線を痛めてしまいそうです。

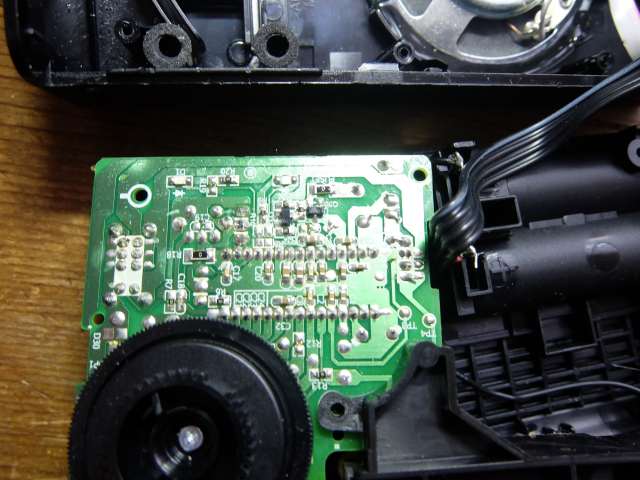

基板のパターン面です。表面実装パーツが取付られています。ダイヤル指針は、ギアとラックで動かすタイプです。

スイッチ回りの油は、いったんエタノールでふき取りました。その後、隙間から接点用スプレーを少しかけ、拭き取りました。数ヶ月は問題ありませんでしたが、もともとの作りに問題がありそうですので、時間がたつとだめになってしまうかもしれません。

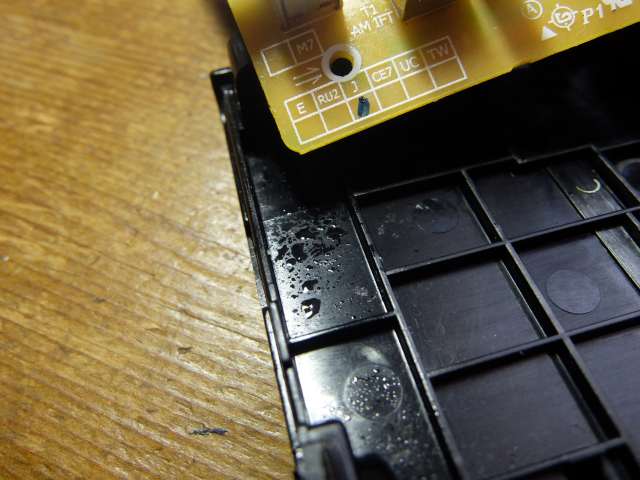

油がボディまで飛散しています。

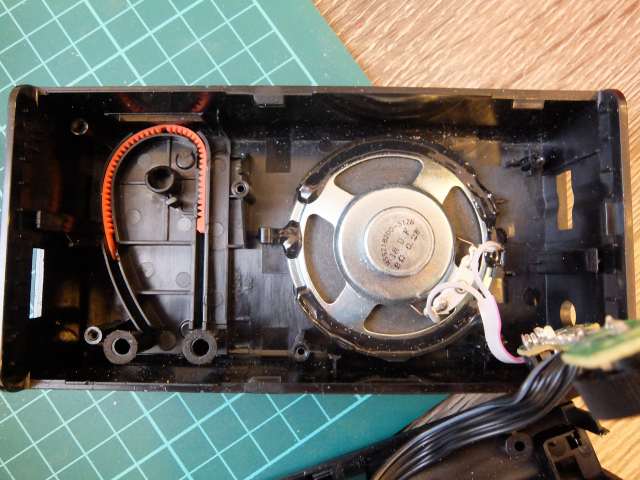

前面パネルです。基板はきちきちのサイズで、少し外しにくいです。スピーカーはボンド盛り盛りで、外す気がしないです。

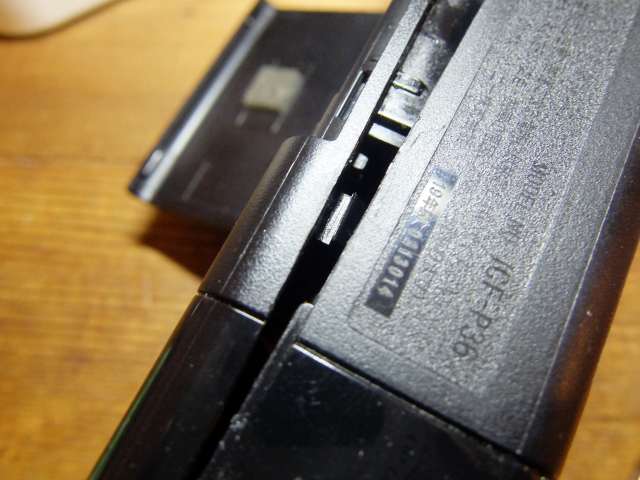

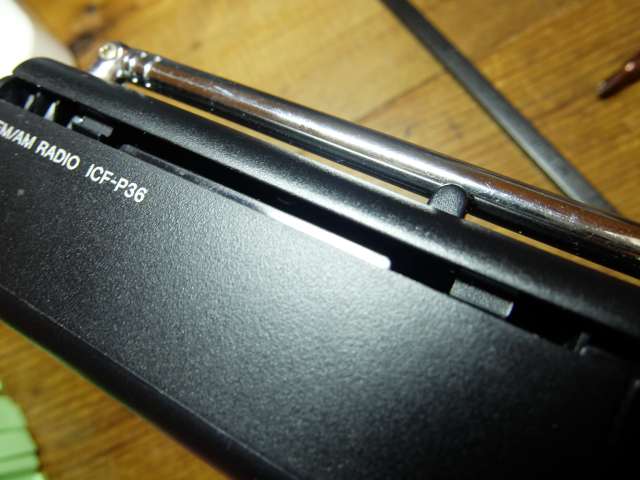

上側の爪の位置です。開放時の参考です。

側面、ボリューム側の爪の位置です。開放時の参考です。

下面の爪の位置です。開放時の参考です。ここが一番最初に外しやすいように思います。

カタログ情報等

ソニーサイト

FM/AMハンディーポータブルラジオ
ICF-P36 オープン価格
FM/AM2バンド受信のお手軽ラジオ
分かりやすいアナログチューナー
赤いランプでベストチューニングを確認できる同調ランプ付き
別売のステレオヘッドホンで両耳からモノラルで聞こえるイヤホン端子 ※別売のステレオヘッドホン使用時
持ち運びに便利なハンドストラップ付き
ワイドFM（FM補完放送）に対応

https://www.sony.jp/radio/products/ICF-P36/index.html, 2022/03/10

パッケージ

パッケージです。一部プラスチック紙製で、そのまま引っ掛けて販売できるタイプです。

2022/04/15, Last update 2026/03/29
