SONY ICF-T55V

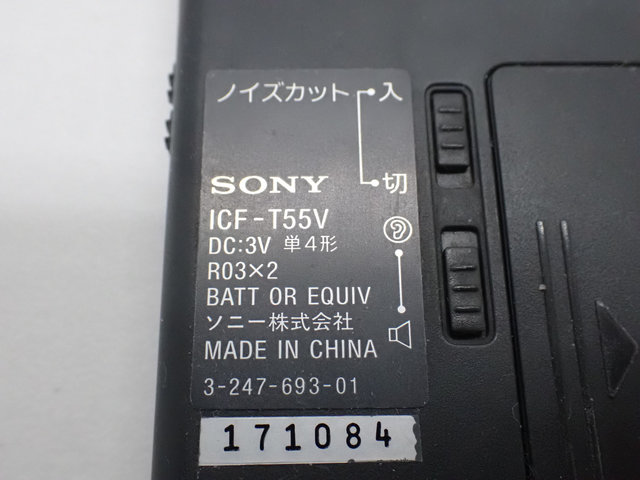

Serial No. 171084

概要

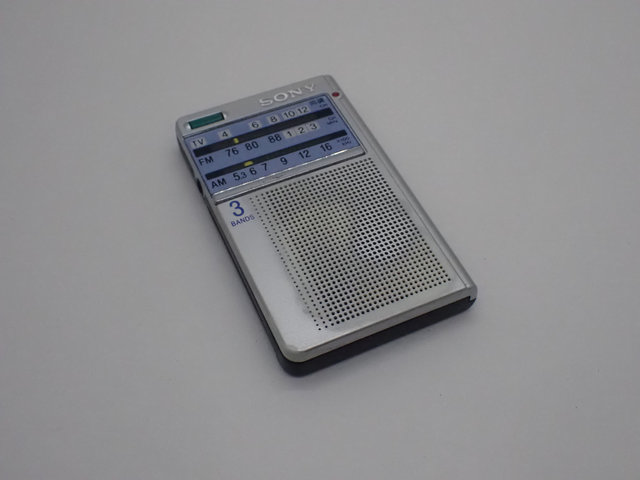

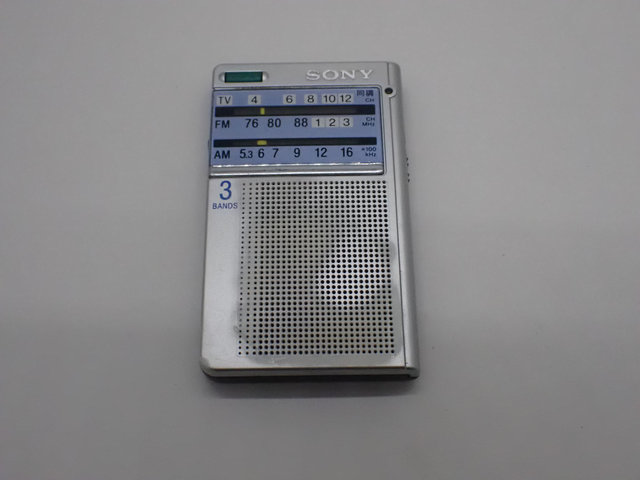

ICF-T55Vはポケットタイプの3バンド(FM/AM/VHF)ラジオです。アナログチューニング、スピーカー付きでラジオでFM/AM2バンドのICF-T45の上位機種になります。極薄ではありませんが大きさ的にはカードサイズで非常に軽いラジオです。
ダイヤルスケールの表示と、"3BANDS"の印字が異なりますが、キャビネットは共通のようです。取り扱い説明書も両モデル共通のもので、操作方法も同様です。アナログチューナー、3バンド、カードサイズという面では、ICF-SX45の後継機種にあたります。また、リールイヤホン内蔵のICF-R55Vも同時期に発売されていました。これらの機種は内部の基板設計も似通っており、VHF受信用のパーツを付けるかつけないかという感じになっています。

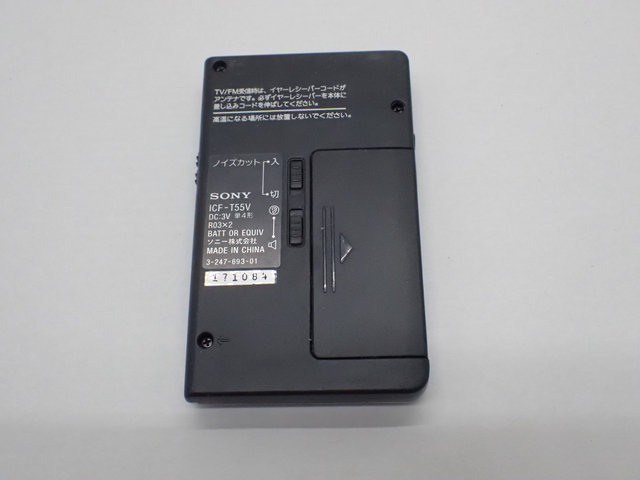

電源は電子スイッチで、スイッチオンのあと、2時間ほどで自動で電源が切れるオートオフで機能がついています。また、AMの電波状態が良くないときにノイズを低減できる、ノイズカットSWが付いています。機能的には高音をカットするフィルターがかかるようです。
地上波アナログテレビの停波に伴い、このラジオは生産終了となり、後継機種は発売されませんでした。2バンドモデルのICF-T45は、スケールのTV表示を削除してICF-T46に引き継がれています。

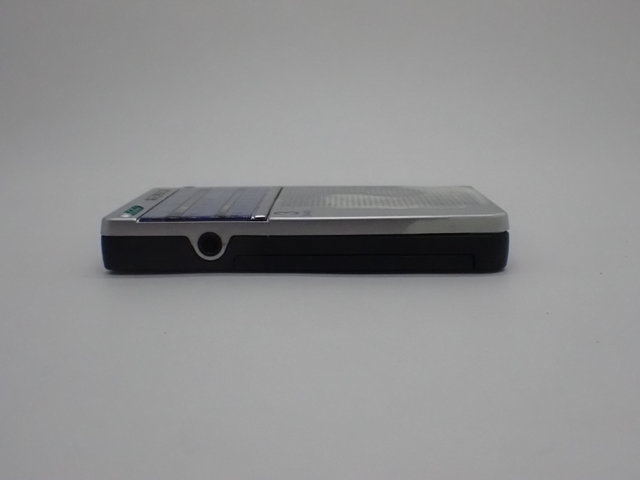

FMアンテナはイヤフォンケーブルと兼用のため、スピーカーで聴く場合も、イヤフォンは付けておく必要があります。そのため、スピーカーとイヤフォンの切替スイッチがついています。チューニングのメカは、ギアとラックを組み合わせた方式で、今一つ滑り感が悪く、少しやりにくいです。
ラジオ用のICはセラミックフィルターの下に隠れており見えませんが、CXA-1280Nという型番が使われているようです。電源・スリープ用にBU2305が使用されています。前面側には、8158(TA7358?)と書かれたICがありますが、これはICF-T45には取り付けられておらず、VHFのフロントエンド用と思われます。

仕様

発売:

2002年 (平成14年)

電源:

単3x2 (3V)

トランジスタ等*:

3IC, 2TR

音声出力*:

80mW

バーアンテナ:

約50mm

スピーカー*:

28mm, 7.2Ω

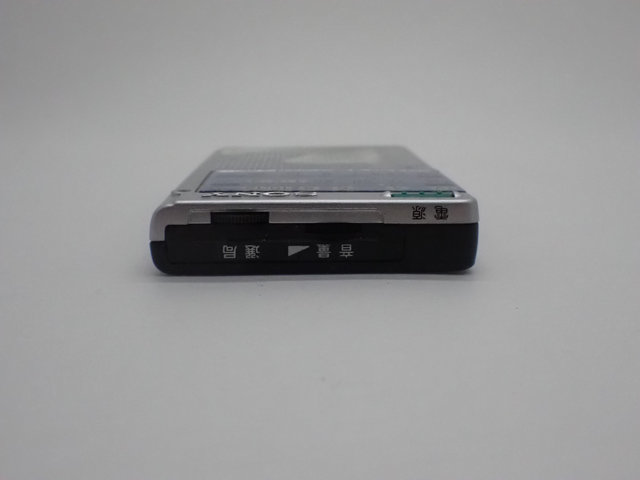

操作部:

電源SW,チューニング、ボリューム、スピーカー・イヤホン切替SW、ノイズカットSW

表示等:

チューニングLED

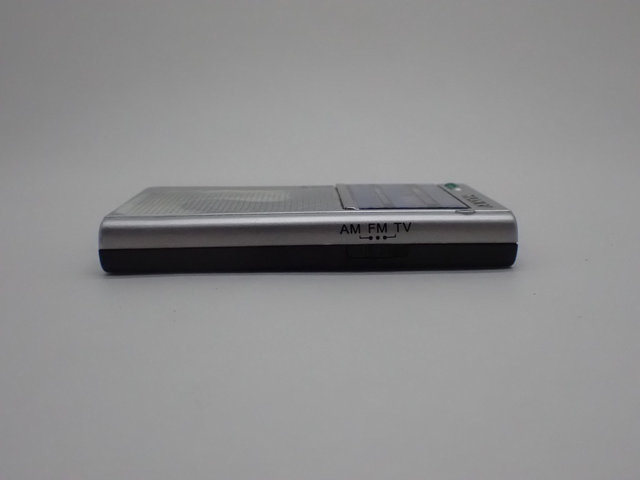

受信周波数:

AM:: 530 - 1605 kHz
FM:: 76 - 108 MHz (VHF1-3ch)
VHF:: 4-12 ch

ターミナル:

イヤホン

シリーズ:

サイズ:

W55mm x H91mm x D13mm

重量:

46g

色:

シルバー

製造:

中国製

価格:

5,600円(希望小売価格、税別)

メンテナンス

通電はしているようでしたが、音がでませんでした。スピーカーからは全く聞こえず、イヤホン側にすると微細な音が聞こえる程度でした。また、ボリュームの接触が悪く特定のポジションでないと音がでませんでした。また、内部の樹脂部品が破損していました。

メンテ内容

電池受け部破損補修
スピーカー・イヤホン切り替えSW、ノイズカットSW交換
ボリューム洗浄

メンテ後のコンデション

★★★★☆：

機能的には問題なさそうですが、AMの感度は怪しいです。本体のスピーカーグリルの塗装が、何かの薬品なのかはげてしまっていますが、塗料が細かい穴を詰めてしまいそうで、塗装がむずかしそうですので、そのままになっています。

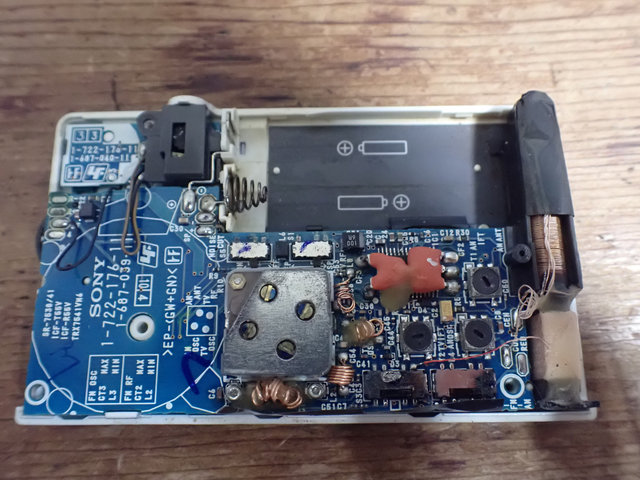

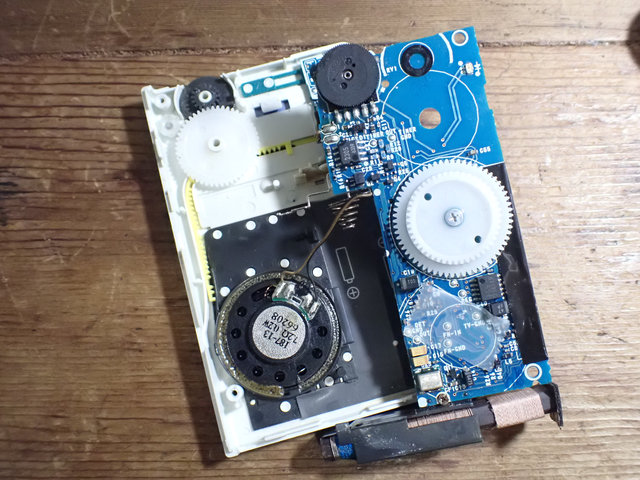

ビスは3箇所です。電池ボックスの部分あたりから爪を外していくと裏蓋が外せます。ぱっと見は綺麗です。この時期のアナログラジオは、内部基板は同じ設計で、VHF用のパーツをのせたり、リールイヤホンを内蔵したりとかできるようになっています。ICがセラミックフィルターで隠すように取り付けられていますが、回路的な意味はあるのでしょうか。

基板の前面側です。白いギアの下にあるICはVHF用で、ICF-T45はこの辺りのパーツは取り付けられていません。イヤホンは薄型で分解は困難そうなので、洗浄スプレーの処理のみで対応しました。持続性は不明ですが、接触は回復しました。

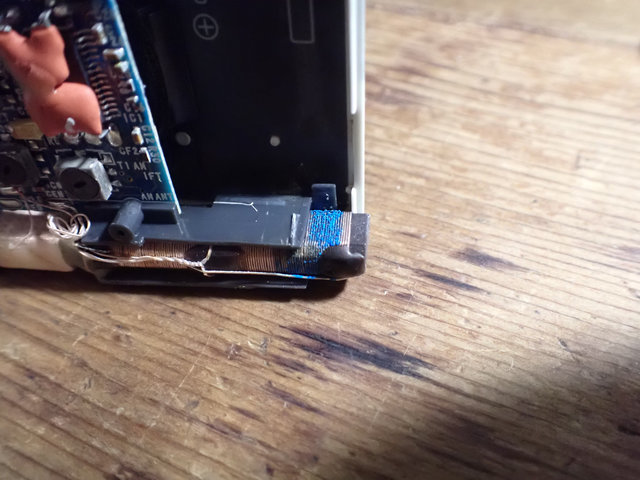

結構広範囲に液漏れがありました。バーアンテナのコイルもサビが吹いていました。鮮やかな青のサビですが、アルカリ電池の電解液NaOHによるCu(OH)2が青色のようです。マンガン電池の場合は、塩化アンモニウムの塩素と反応して、CuCl2ができ、緑系の色になるようです。

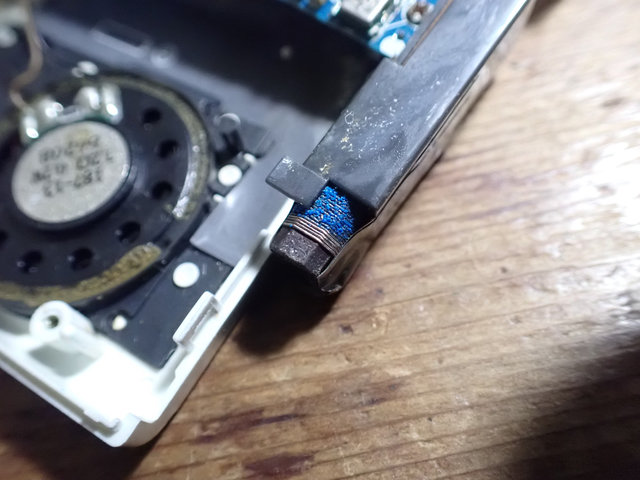

反対側も錆びてます。水にも解けず、なかなか硬くて除去できませんでした。コイルが切れるとパーになるので、適当なところで諦めました。インダクタンスは大きく変わっていないと思われますが、巻線が細くなっているとQが下がり選択度が悪くなっているかもしれません。

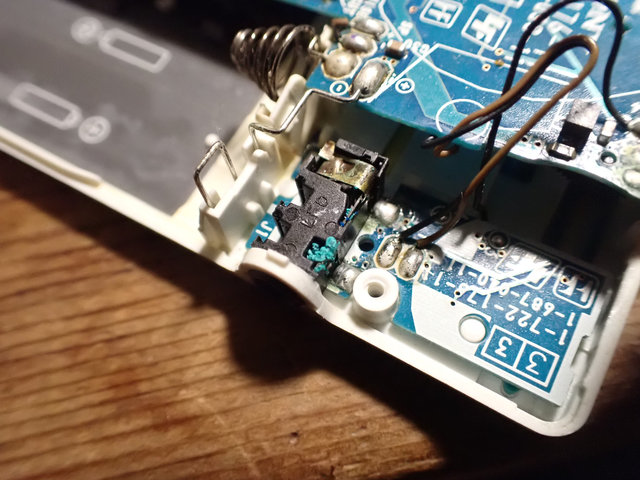

イヤホンジャックも付着物がたくさんついています。分解できないので、この状態でなるべく除去しました。

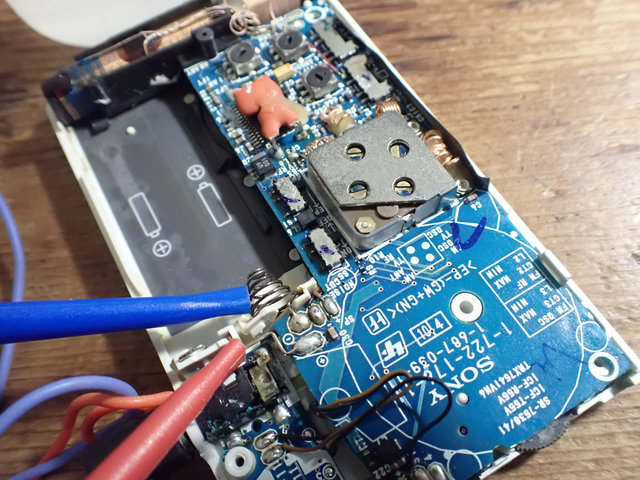

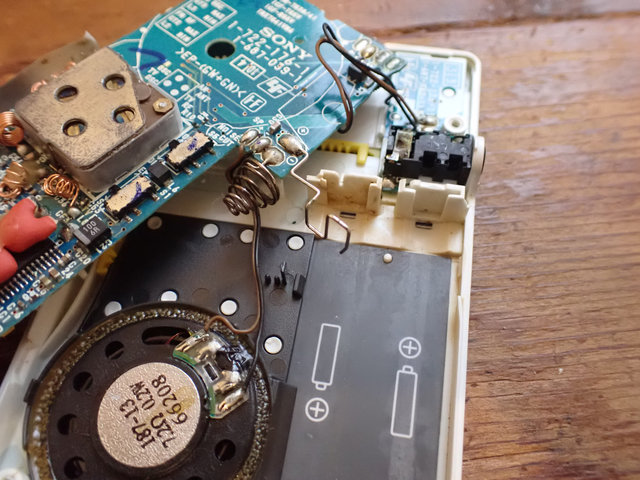

動作確認しましたがNGです。電池ボックスのすぐ横にスピーカーとイヤホンの切り替えスイッチがあり、このスイッチがNGでした。どちら側も導通しませんでした。

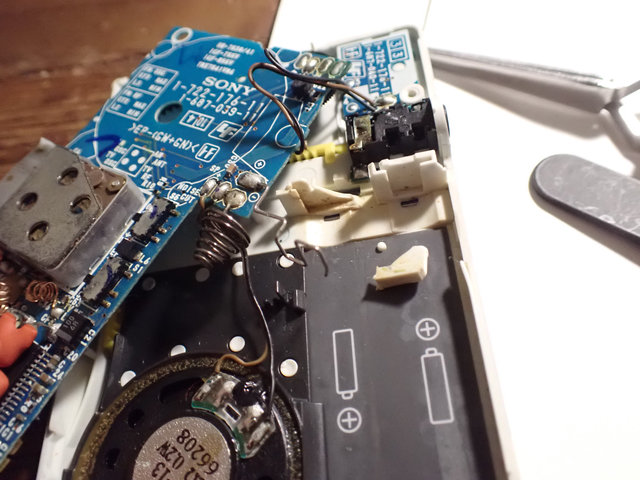

前キャビネットの電池ボックス部分が破損しています。

接着剤で補修しました。エポキシ系の接着剤を使用することが多かったのですが、ABS樹脂には溶媒系のプラモデル用やアクリル用のものがおすすめということで、今回はそれを使ってみました。

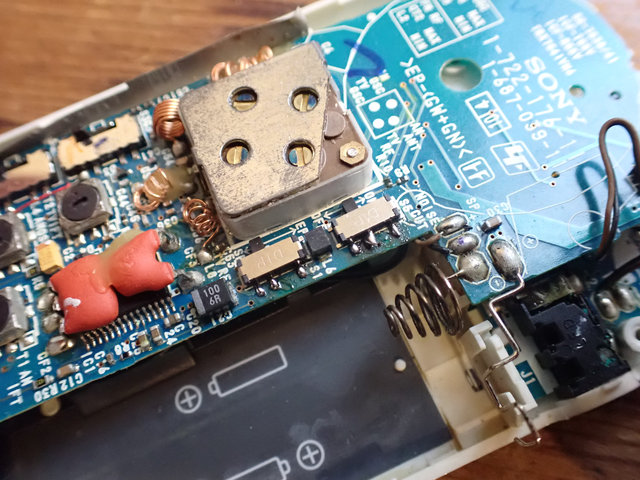

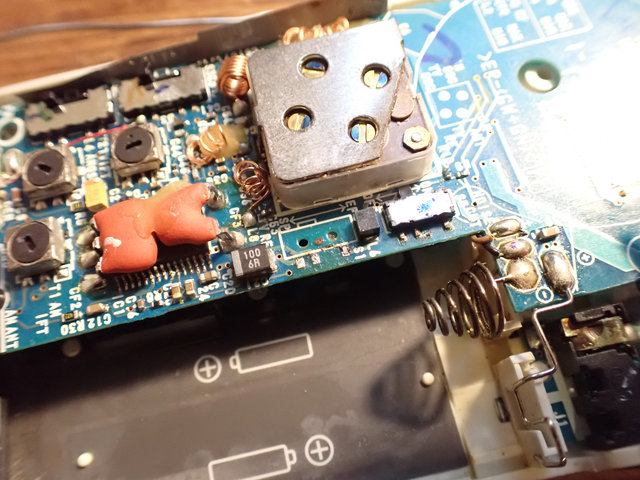

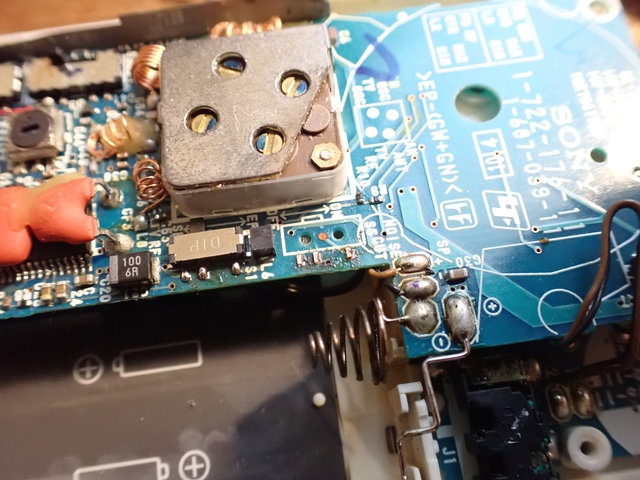

スイッチを取り外しました。表面実装ですが、3つの端子が基板のヘリにあり、比較的作業がしやす場所でした。となりのノイズカットのSWもNGでした。

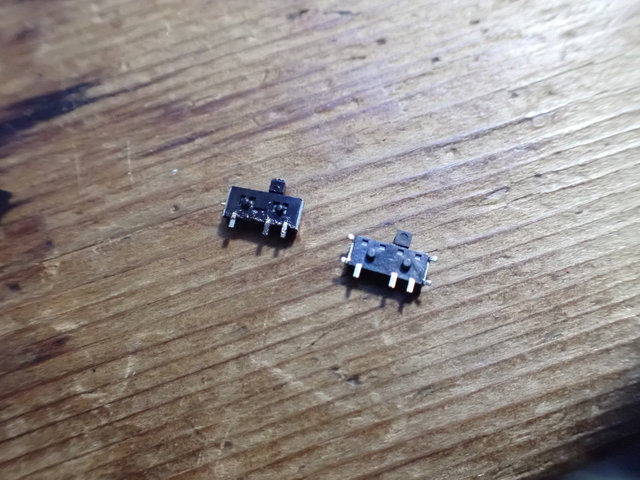

右側が新品です。このスイッチは、よく使われるスイッチのようで、せんごく電商で以前に入手したものですが、最近通販では見かけません。全く同じものではないですが、同様のものがアマゾンでもだいぶ安く販売されています。

端子間隔もばっちりです。

ノイズカットSWも取り外しました。

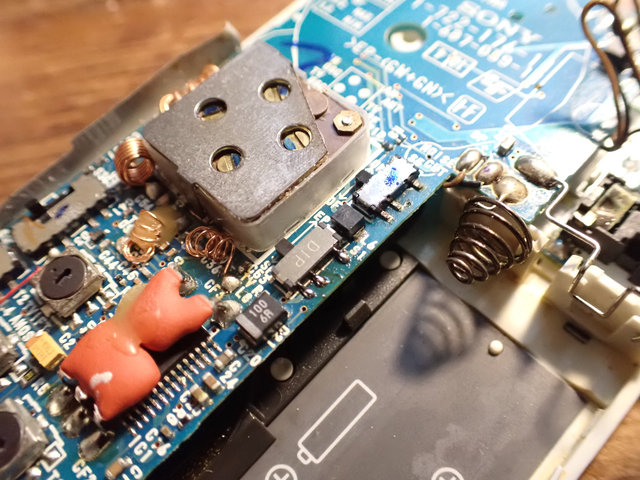

交換終了です。

2025/12/09
