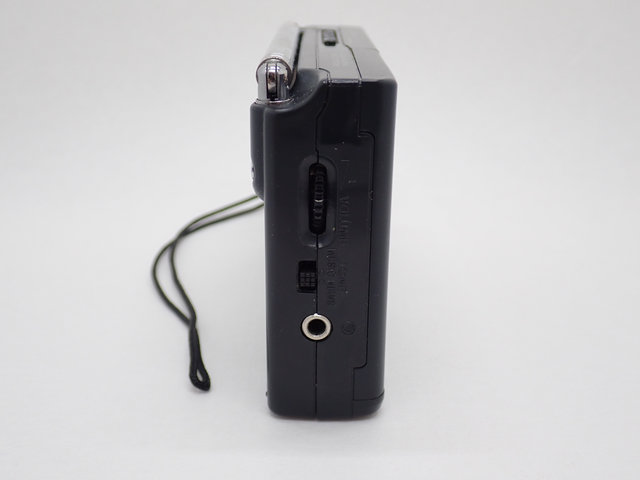

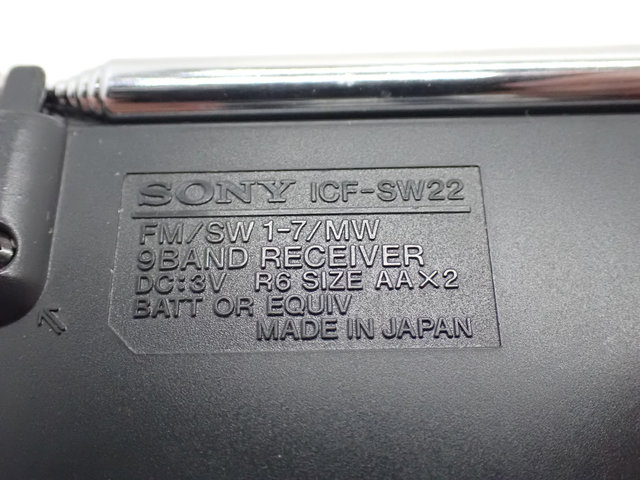

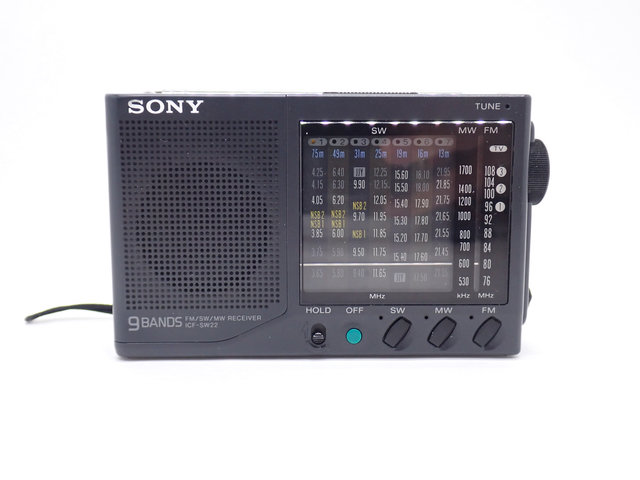

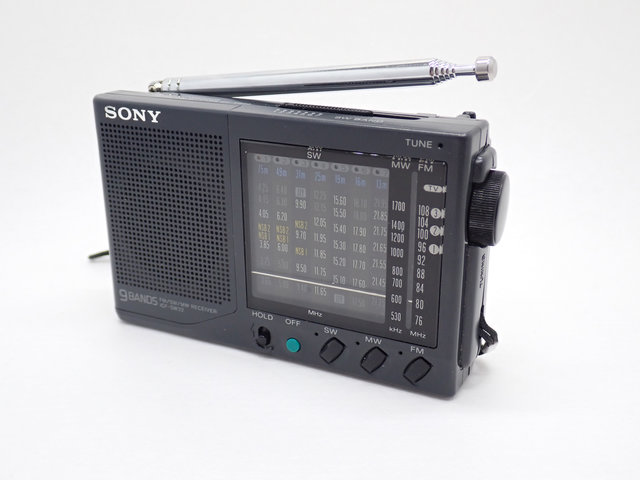

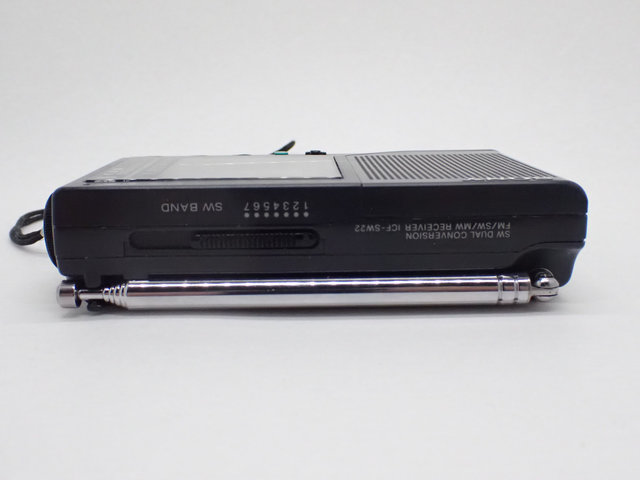

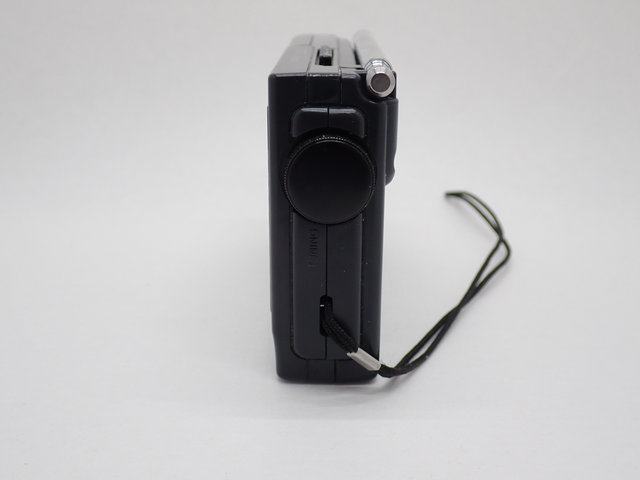

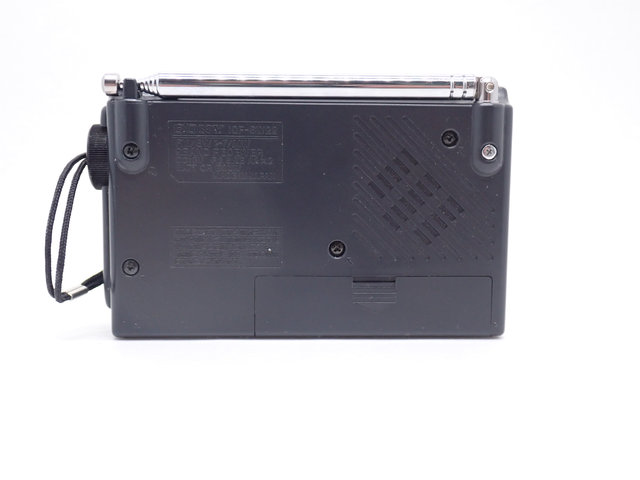

SONY ICF-SW22

Serial No.169868

概要

ソニーICF-SW22は、ポケットサイズのFM,AM,SW1-7の9バンドのアナログレシーバーです。ICF-SW20の後継機種で、コンパクトながらも十分な短波受信性能を確保しています。

• ハンディサイズのアナログ受信ワールドバンドレシーバーです。短波受信用を主な目的としたラジオで全14の短波放送バンドのうちの7バンドを受信できます。モデルチェンジ前のICF-SW20から外観に大きな違いはありません。回路的にもほぼ変更は無いようです。ポケットサイズでフィルム式ではありませんので、スケールのスパンは5cmぐらいしかありませんが、SWの各バンドは650kHzを切り出して拡大しており、チューニングしやすくなっています。
• コンパクトで高性能というソニートランジスタラジオの原点にあるラジオの中で、アナログタイプの最終形的なところもあってか、人気の高いモデルで現在でもそこそこの価格で取引されています。この後モデルチェンジしてICF-SW23となりますが、このラジオはアナログTV放送停波に対応（TVのチャンネル表示削除）だけで、他は同じと思われます。
• SWは周波数変換を2回行う、ダブルコンバージョン(ダブルスーパー)で、選択度が優れています。ダブルスーパーはいくつかタイプがあるようですが、この機種は回路は、1段目の局発は周波数固定、2段目が可変となっています。SW3であれば、バンド幅は9.375-10.025 MHz(9.7MHz±0.325MHz)になっていますが、受信波を受信コイルで大まかに同調されたあと、20.4MHzの固定局発信号と混合され、その差の10.7MHz±0.325MHzに変換されます。他のバンドも同様にこの周波数帯に変換されます。局発には水晶発振子が使用されているため、変換された周波数の精度・安定性は高いです。
• この信号は、セラミックのバンドパスフィルターを通して、第2ミキサーに送られます。第2局発はバリコンとコイルを用いた周波数可変の発振回路で、範囲は11.17±0.325MHzに設定されています。ミキシングすることで、選局している周波数が450kHzに変換されます。
• 通常のスーパーヘテロダインでは、2連バリコンを用って、局発周波数の変更にあわせて受信波の同調(トラッキング)を行っています。このラジオでは、受信周波数に対してバンド幅が狭いこともあってか、前述のように、トラッキングは各バンド全体に対して固定で行うようになっています。SW3の場合は9.7MHzに合わせて受信コイルは調整されます。
• ICF-SW20から大きく変わっている点はありませんが、変更点として以下のが挙げられます。
  • スピーカーがパネルいっぱいの四角のものから円形のものに変更され、この四角形のスピーカーは同時期のポケットラジオに広く使われましたが、ぼちぼち故障しているものを見かけますので、それで変更されたのかもしれません。
  • スピーカーの変更と関係あるかどうかはわかりませんが、スピーカーグリルもアルミから樹脂になっています。また、後面開放のためのスリットが少し浅くなっています。スピーカー変更への対応か、埃などへの対応なのかはよくわかりません。
  • バンド切替スイッチの形状や、内部のタクティクルスイッチのタイプが変更されています。
  • 本体の色めが、艶あり黒から、マットな黒(ガンメタ?)に変更されました。
• 海外でも発売されており、複数のバージョンがあり、SW,FM,MWの受信周波数やスケールの表示が異なっています。日本国内向けのものは、NSBの表示やFMバンドのアナログTVチャンネルの表示があります。海外モデルは75mバンド(4MHz帯)は無く、日本モデルでSW2に割り当てられている49mバンド(6MHz帯)になっています。SW2には、日本モデルには無い41mバンド(7MHz帯)が割り当てられています。
• デュアルコンバージョンの2つの局発のスプリアスのため、受信が難しい周波数というのがあり、取説にも具体的な値が記されています。SW2(海外モデルではSW1)の5.9033MHz/6.2067MHz。SW4の12.0025MHz、SW7の21.87MHzになります。スーパーヘテロダイン-スプリアスのところを参照ください。
• ICはソニー製のチューナーICのCX20019と、バンド切替スイッチの制御にTI製のCF77392というICの2つが使われています。CX20019は、高周波増幅から中間周波増幅、低周波増幅までカバーするワンチップICですが、このラジオのSWの高周波増幅・周波数変換はディスクリートの回路になってます。海外版のマニュアルを見ると、高周波増幅と2つのミキサーには表面実装タイプのFET(2SK238, 2SK508, 2SK209)が使われてます。
• 日本バージョンの他、海外向けににいくつかのバージョンが販売されており、地域により対応周波数が微妙にちがっています。日本バージョンは3MHz帯のNSBのために75mをカバーしており、スケール上にもNSBの表記があります。その代わりに41mバンドがありません。41mバンドは、ITUの定める第2地域(南北アメリカ)では当時アマチュア無線用(現在は一部の周波数)だったこともあり、短波受信バンドとしては、多少マイナーなので、割愛されたのかもしれません。FMにはTVチャンネルの表示もあります。
• 海外バージョンは多くの種類があるようです。Eは一般的な海外向けモデルですが、日本でワールドモデルとして販売されていたICF-SW22(JE)は日本販売のEモデルということかと思います。そのほかにもAEP(欧州?), UK, US等があり、FMや中波は、地域に応じた周波数範囲にバージョンになっています。短波は、日本国内版の逆で、75mバンドが無く、41mバンドをカバーしています。

仕様

発売:

1993年 (平成元年)

電源:

単3x2 (3V)

トランジスタ等:

2IC, 14TR

音声出力:

100mW (10%歪み) *2

バーアンテナ:

100mm

スピーカー:

40mm, 7.2Ω, 0.2W

操作部:

電源兼バンド切替ボタン(OFF/MW/SW/FM)、SWバンド切替SW、ボリューム、チューニング、SWバンド切替SW、TONE切替SW、HOLDスイッチ

表示等:

同調LED

受信周波数:

AM:

530 - 1710 kHz *ab / 531 - 1602kHz *c

FM:

76 - 108 MHz (TV 1-3CH) *ab / 87.6 - 107.5 MHz *c

SW1:

3.625 - 4.275 MHz(75m) *a / 5.775 - 6.425 MHz(49m) *bc

SW2:

5.775 - 6.425 MHz(49m) *a / 6.875 - 7.525 MHz(41m) *bc

SW3:

9.375 - 10.025 MHz(31m)

SW4:

11.615 - 12.265 MHz(25m)

SW5:

15.000 - 15.650 MHz(19m)

SW6:

17.500 - 18.150 MHz(16m)

SW7:

21.325 - 21.975 MHz(13m)

*a 国内モデル, *b US, Canada, E, Tourist Model *c AEP(EU), UK, Italy, Saudi Arabia

ターミナル:

イヤホン(3.5mm)

シリーズ:

ワールドバンドレシーバー

サイズ:

W113 x H80 x D26 mm

重量:

g

色:

ガンメタリック

製造:

日本製 *1

価格:

13,000円 (税別) *2

メンテナンス

FMのボタンが反応せず、FMへの切替ができませんでした。内部を確認したら、液漏れあとがひどく、各所にダメージがあり、FMのスイッチの不良も液漏れの影響のようです。スケール部分も塗装が一部ぼろぼろになっており、掃除のためクロスでふいたらべろりと剥がれてしまいました。あと、チューニング針の位置がおかしいようでダイヤルをいっぱい下側まで回しても、600kHzぐらいのところまでしかいきませんでした。

メンテ内容

• バンド切り替えスイッチ交換、プリント基板補修
• スケールの塗装剥がれ補修
• スケールのポインターの位置調整

メンテ後のコンデション

★★★★★：

交換したスイッチのタイプが異なるため、クリック感がはありませんが、動作は問題ありません。スケールの剥がれの塗装はいい加減ですが、外から見える部分は少ないので、気にならないレベルになりました。

詳細

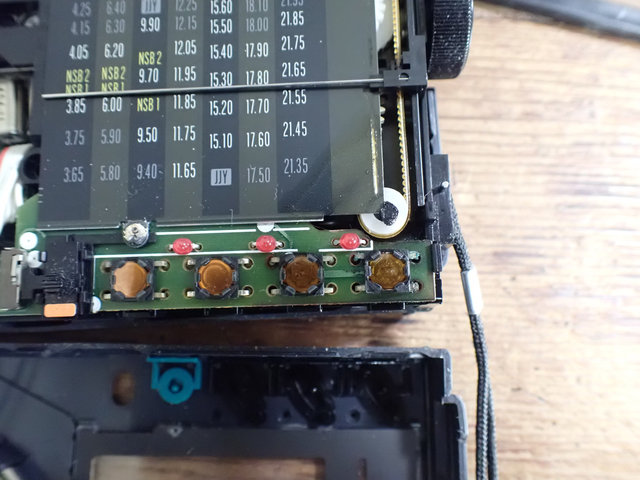

ビスを4本取り外し、爪を外すと、前キャビネット、シャーシ、後ろキャビネットに分かれます。ここまでは分解しやすいラジオです。写真はシャーシの前面側ですが、スイッチ基板のFMのスイッチの金属板が錆びており、この辺り一帯、液漏れの影響があったようです。

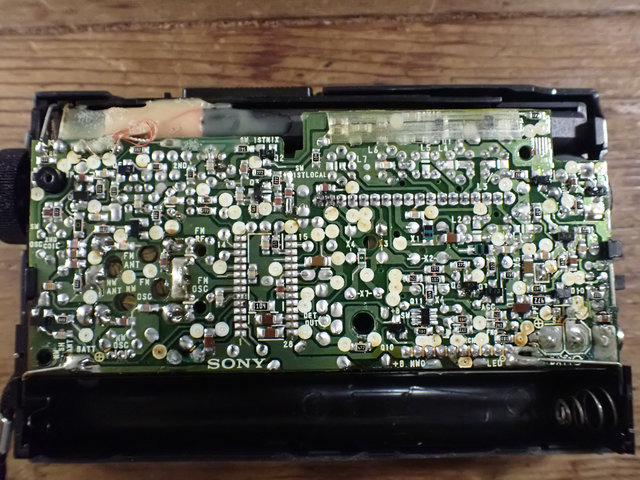

メイン基板のパターン側です。表面実装のパーツも取り付けられています。チューナーICは表面実装タイプではなく、反対側にあります。

スケールの隅にもやもやした部分がありましたが、液漏れにより塗装がだめになってしまったみたいで、水拭きしたら剥がれてしまいました。

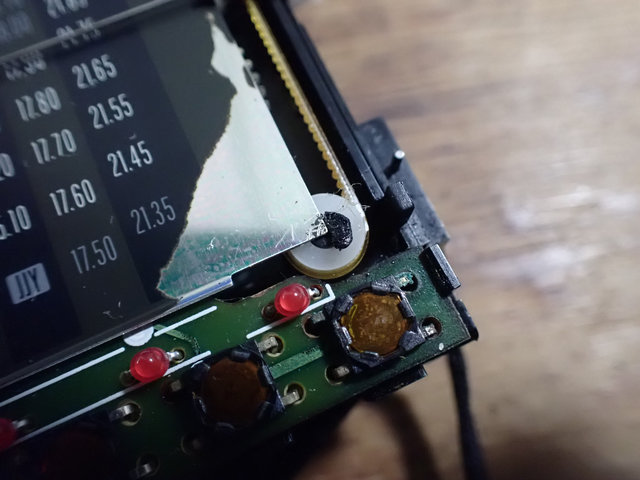

スケールですが、右下のプーリーの軸を少し溶着して固定しているようでしたが、スケール板を外す時に脱落してしまいました。スケールはビスで固定されていますので、そのままにしました。

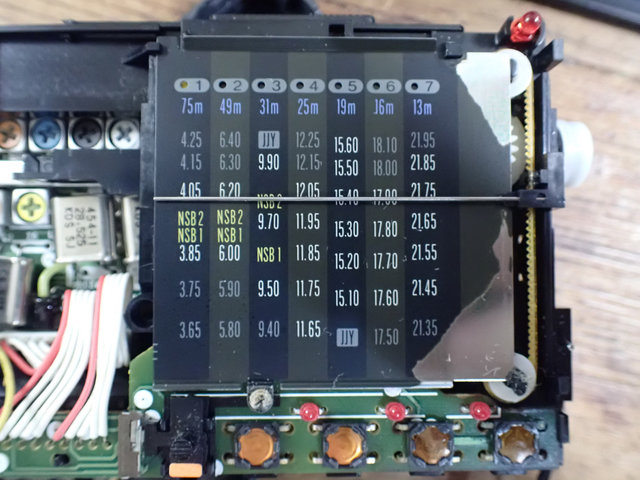

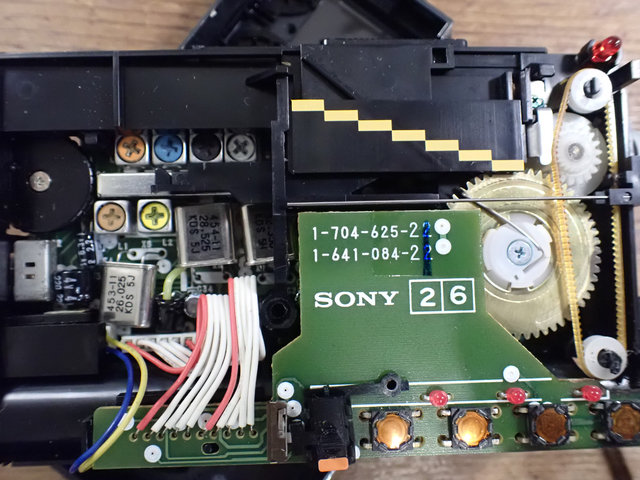

スケールは、HOLDスイッチの部品とともにビスで固定しています。SW用の受信コイルとクリスタルが確認できます。このあたりが壊れると対応が大変そうです。

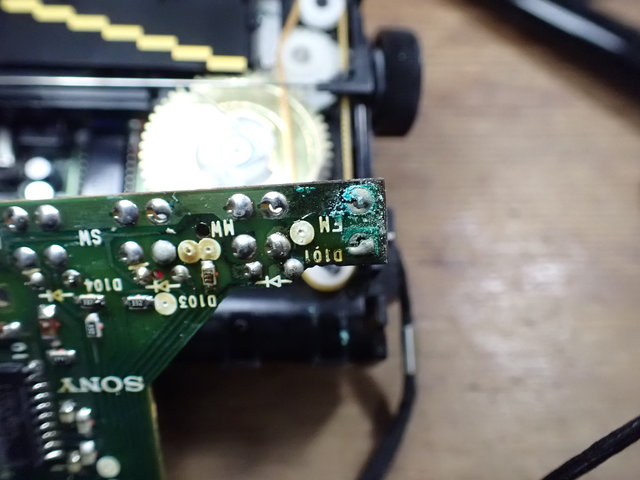

NGのスイッチのパターン側です。漏れて固化した液が銅で着色しています。はんだも表面が変質してしまっていましたが、パターンは大丈夫そうでした。半田がなかなか溶けませんので、ペーパーで表面を少し磨いて、すこしはんだを足して溶かしたあと除去しました。スルーホールは液漏れ時に液が滞留しやすいですが、この基板は樹脂コートしてあり、無事でした。

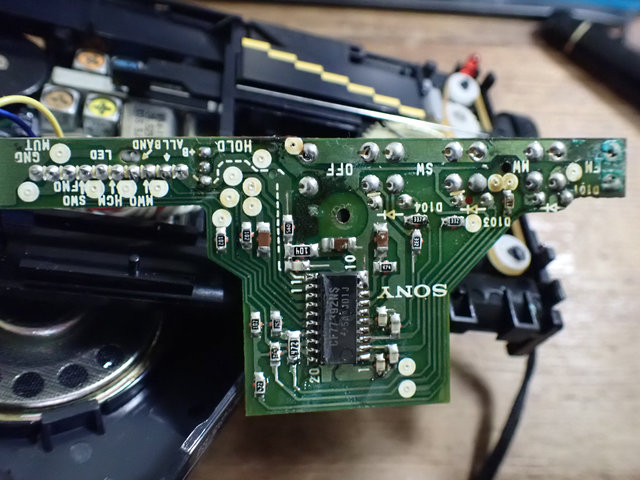

ボタンコントローラーICです。液漏れの影響なのか少し汚れていましたが、問題なさそうでした。

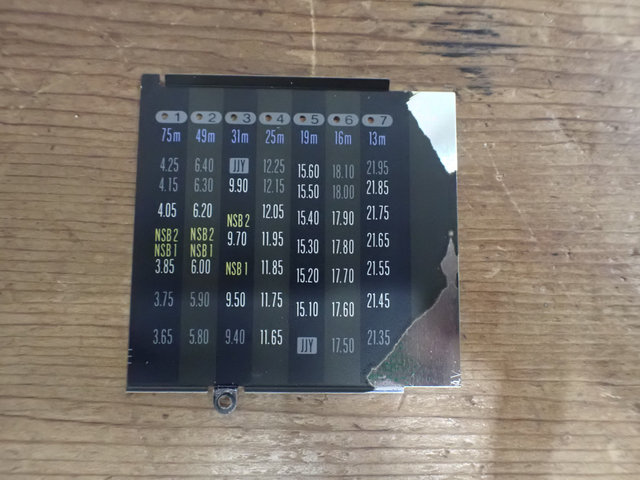

スケール板ですが、黒のラッカーでぬりました。幸い、MW/FMの部分で細いスリットから見えるだけなので、うまく塗れませんでしたが、それほど目立たずに済みました。

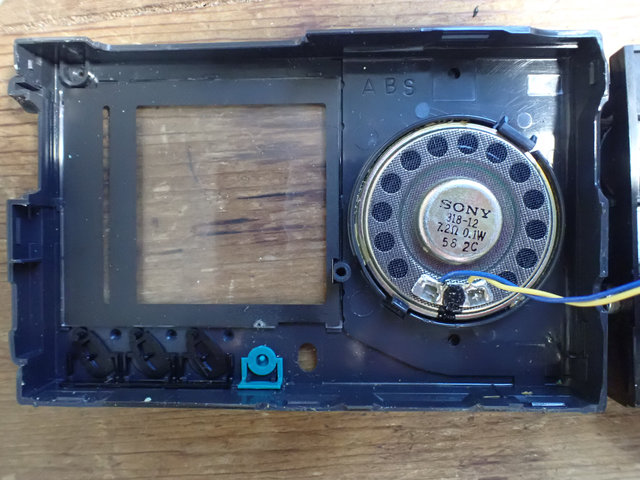

前側キャビネット、スピーカーです。普通の円形のものが使われています。少し接着剤が塗られていますので、スピーカーははずさずに、このまま拭き掃除しました。

ネットでパーツを探しましたが、元のスイッチは力が多少かかるところのためか挿入実装タイプで、ぴったりのものが見つかりませんでした。手元にある表面実装タイプのものが合いそうでした。押しボタン側の突起を削れば、もう少し背の高いものでもOKかもしれません。アマゾンとかで探せば、ベストなものがあるのかもしれませんが、タクトスイッチでの検索で、10000点以上あり、なかなか見つけられませんでした。

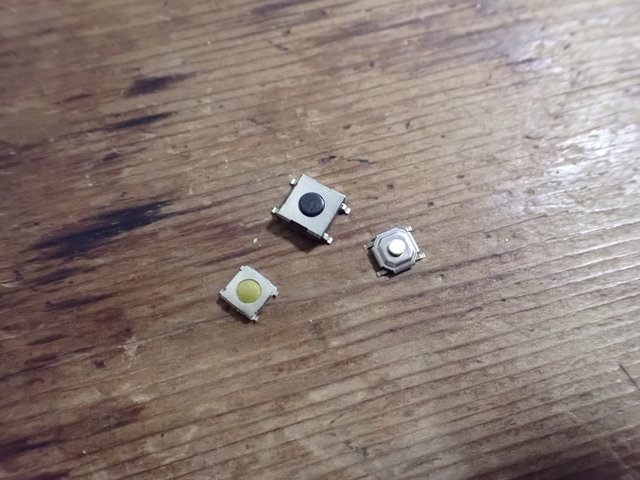

手元にあったタクティクルスイッチです。秋月で購入した金属の板を使ったものはクリック感がしっかりしていて、機能的にはこれがよかったのですが、薄すぎてうまくいきませんでした。何か挟めば使えるかもしれません。右下の今回使用したものはせんごく電商にあったALPSのスイッチで、割と広く使われているようで、ソニーの他のラジオでも同じものを使っている機種もあり、多量に買うのであればアマゾンでも見た目同等品ぽいものが入手できます。

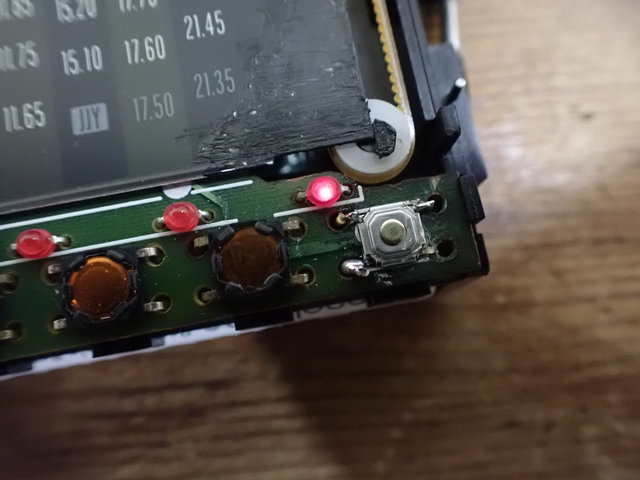

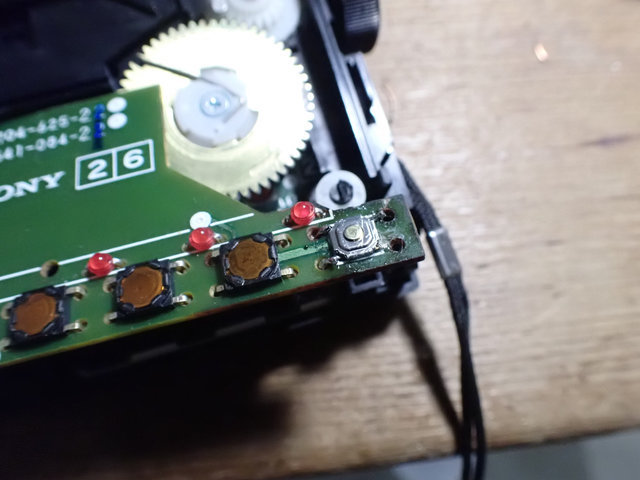

表面実装パーツを無理やりスルーホールに実装していますので、接着剤で固定してから、銅線で接続しました。クリック感はありませんが、動作は問題ありませんでした。

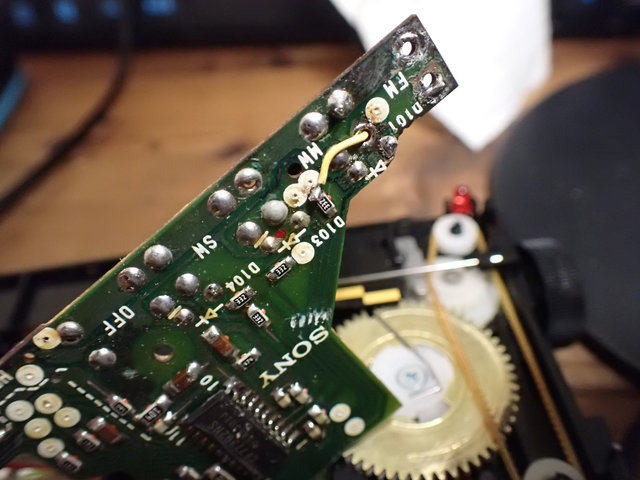

組み立ててみたら、修理したボタンが動作したりしなかったり現象が見られました。押している感はあるので、スイッチを押すところまでは問題なさそうでした。もう一度分解して確認したところ、このスイッチにつながる、スイッチの下に隠れるパターン配線が断線しかかっており、強く押すと基板が歪み、導通状態が変化するようでした。細めのコードでバイパスラインを作り動作OKとなりました。

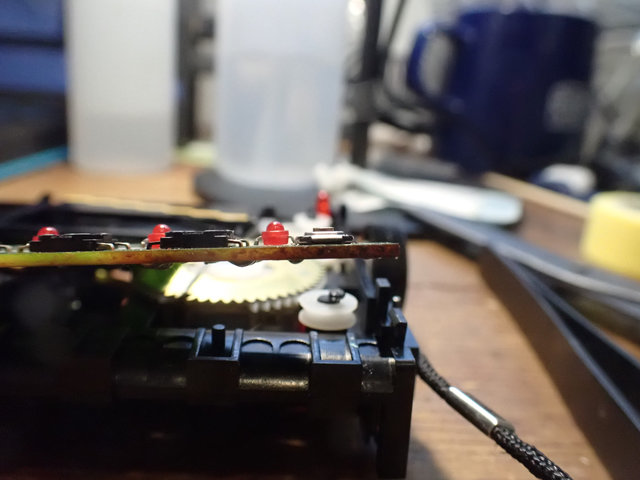

少々基板に力をかけて動作確認しました。

カタログ情報等

製品のしおり

• 短波7バンドに加えFM/MWも聴ける39(*)バンド。携帯に便利なカセットケースサイズのワールドバンドレシーバー
• FM/MW/SW1~7ワールドバンドレシーバー
• ICF-SW22 標準価格13,000円（税別）
• 付属：キャリングケース、イヤホン、アンテナ、ショートウェーブガイド、乾電池

• FM/MW/SW1～7高感度9バンド
• 混信に強いデュアルコンバージョン回路
• NSBバンド表示でラジオたんぱ受信が簡単
• トーンコントロールスイッチ(MUSIC/NEWS)
• 巻き取りコンパクトアンテナ付属

• 電池持続時間：マンガン単3乾電池使用、約22時間（FM/AM時）
• 大きさ：幅116.5x高さ72.5x奥行28mm質量：約200g

(*)9バンドの誤植のようです。

付属していたリードアンテナはAN-71という型番で、ロッドアンテナに取り付け、リールに巻かれた銅線を伸ばして使うものです。TECSUMなどの中華ラジオメーカーが、今も似たものを販売しています。付属のウェーブハンドブックは、世界のラジオ放送の周波数や放送時間帯をまとめた本で、1979年あたりからワールドバンドレシーバーに付属していました。後になり、単体でも販売されていましたが、2022年版を最後に終了してしまったようです。
