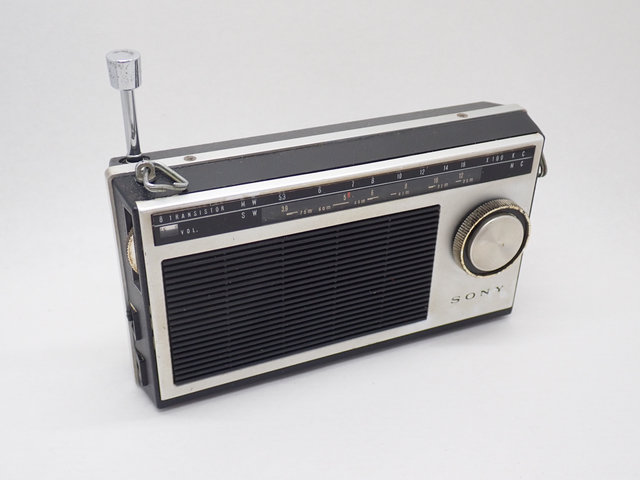

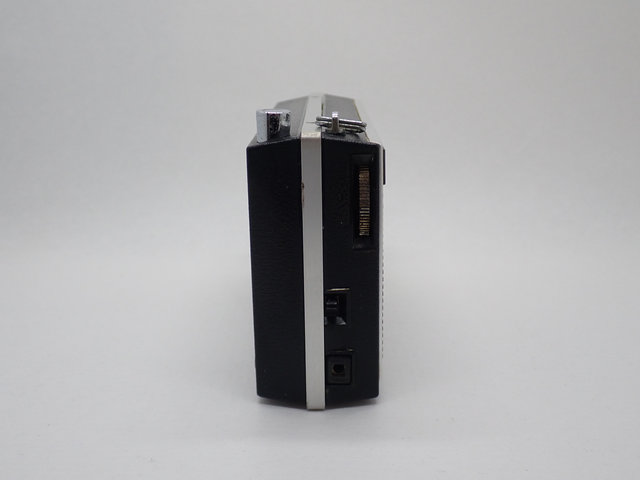

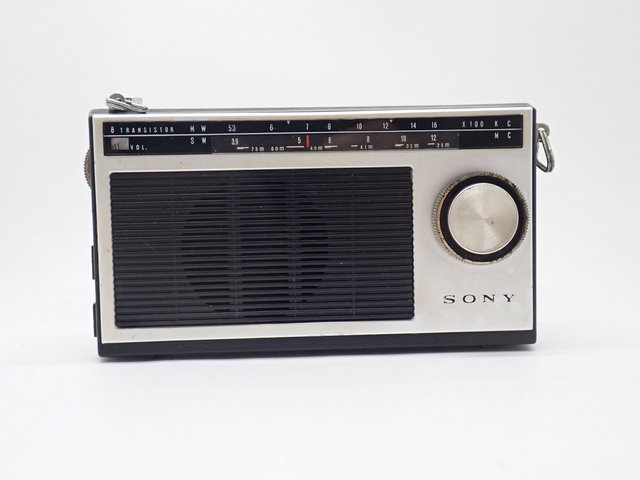

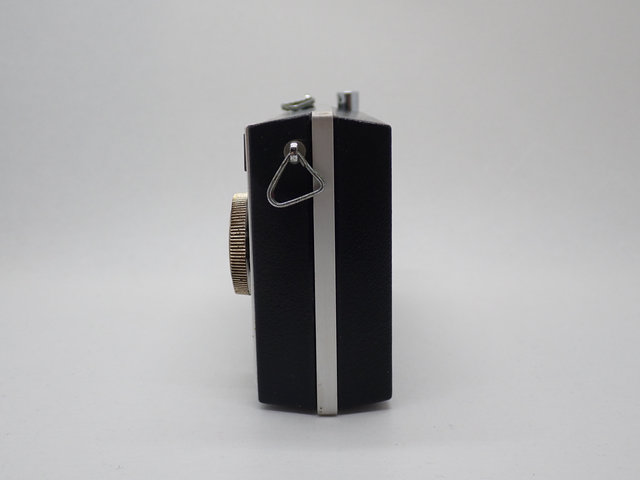

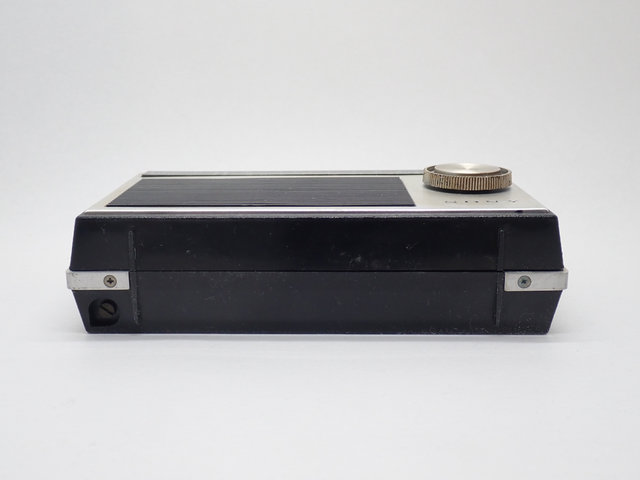

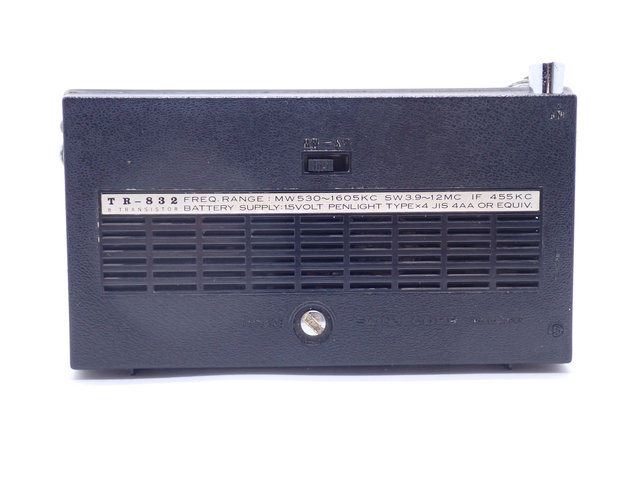

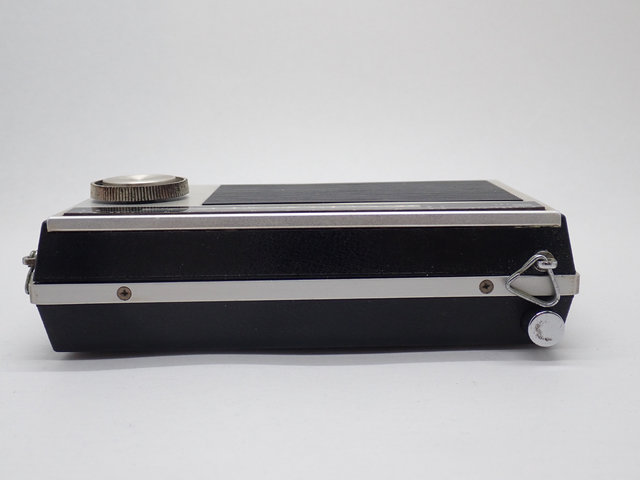

TR-832外観写真

Serial No.

サムネイル サムネイル1 サムネイル2 サムネイル3 サムネイル4 サムネイル5 サムネイル6

概要

TR-832はMW/SW2バンドの、小型ハンディポータブルラジオです。大きさ的にはポケットサイズの次にコンパクトなラジオです。

仕様

発売:
1964年 (昭和39年)
電源:
単3x4、4AA
トランジスタ等:
8 TR
音声出力:
170mW (無歪) 250mW(最大) *2
バーアンテナ:
mm
スピーカー:
60mm *2
操作部:
電源SW、ボリューム、チューニング、バンド切替SW、トーン切替SW
表示等:
-
受信周波数:
MW:
530 - 1605 kC
SW:
3.9 - 12 MC
ターミナル:
イアホン
シリーズ:
-
サイズ:
W158 x H88 x D42 mm
重量:
397g
色:
黒、灰、赤
製造:
日本製 *1
価格:
7,800円(現金正価) 8,200円(定価) *2
*1 本体記載 *2 製品のしおり

メンテナンス

いろいろ不具合の多いラジオでした。内部は液漏れがひどく、電池ボックス・スナップはNGでした。受信はしているようでしたが、ボリュームが全く絞れない、いろいろなところの接触が悪いようで、音がでたりでなかったりと、だいぶ不調でした。いろいろ対応して、安定して音がでるようになりましたが、どうも音が歪んで聞き取りにくい感じでした。また、外側は洗剤ではなかなか落ちないひどい汚れで、内部のビスも紛失しているなど、状態悪いです。

ボリュームは端子の接続部分の導通不良か抵抗体が摩耗が原因のようでした。接触不良はバンド切替SW、ボリューム、あと、ロッドアンテナへの接続線が尻切れのままで、導通部に接触していたためでした。また、歪はダイオードの不良でした。

メンテ内容

以下補修行いました。

メンテ後のコンデション

★★★☆☆:

ボリュームの補修が難しかったため、調整はしましたが、音量の調整範囲がだいぶ狭くなってしまいました。

MWは普通に受信できるようになりましたが、今ひとつ音がよくないです。SWについては、局発は問題なく、発信器につないだループアンテナを近づけるとチューニングができるので、動作はしているようなのですが、SWの感度が悪く、ロッドアンテナではほとんど聞こえません。

詳細

整備写真

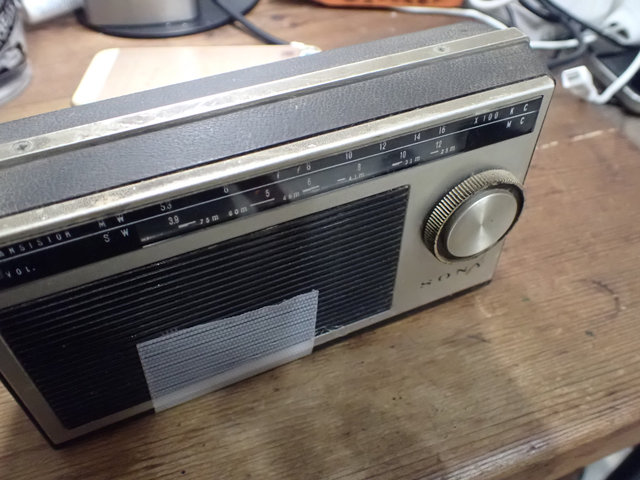

裏蓋がうまく閉まらなくなっていましたので、とりあえずテープで止めてあります。裏蓋のネジの受け側部品が外れていました。
整備写真

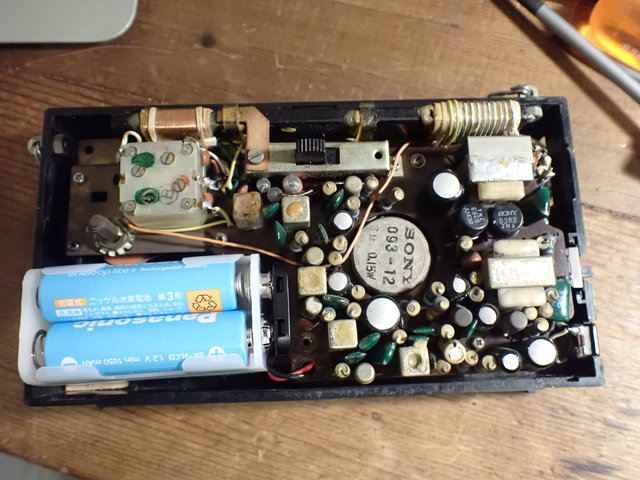

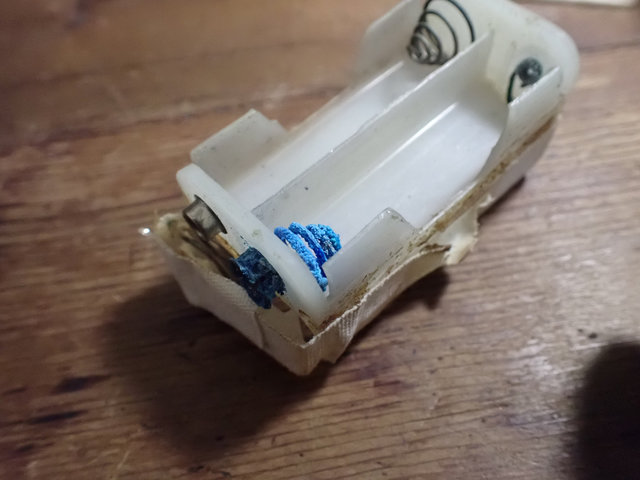

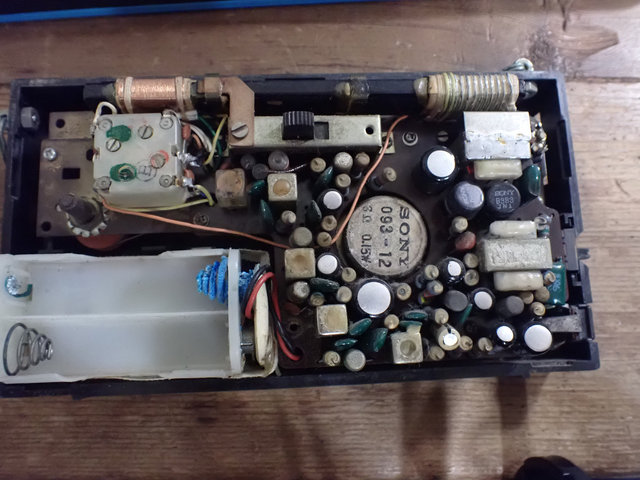

裏蓋を開けたところです。電池ボックスは破損しており、液漏れで電極も緑青がふいていました。オレンジのコードがバリコンの方まで伸びていますが、これはロッドアンテナへの接続だったようです。この部分がバリコンの端子に当たっていたのも接触が悪い原因の一つでした。
整備写真

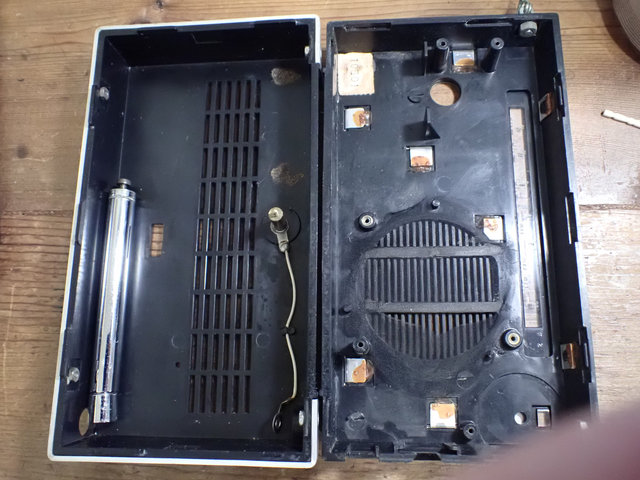

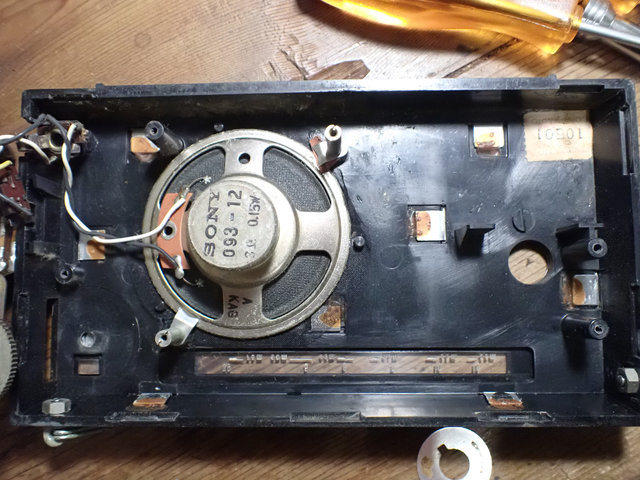

基板を外した、前側キャビネットの内側です。
整備写真

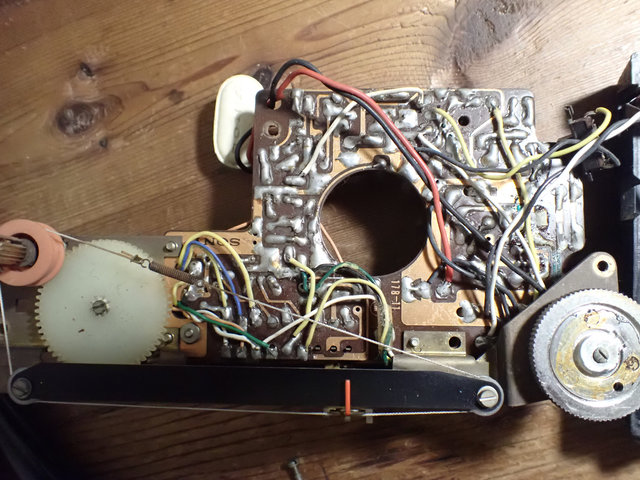

基板のパターン側です。力のかかるチューニングまわりは黄銅の板が使われています。
整備写真

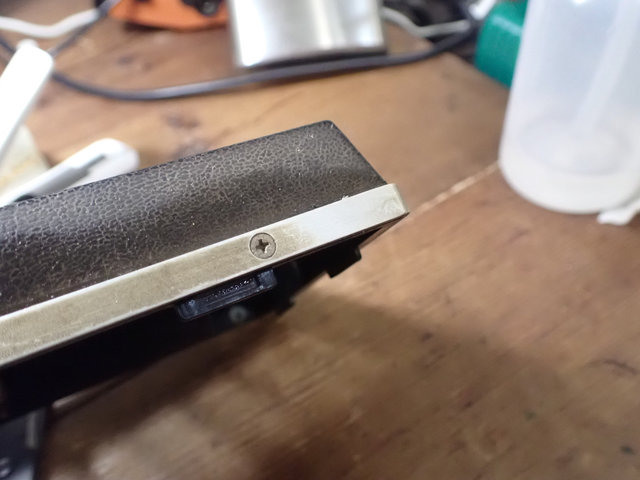

外面は汚れがひどく、洗剤やメラミンスポンジでもなかなか落ちず、エタノールが比較的良好でした。本体はレザー仕上げで凸凹しており、歯ブラシが向いてます。
整備写真

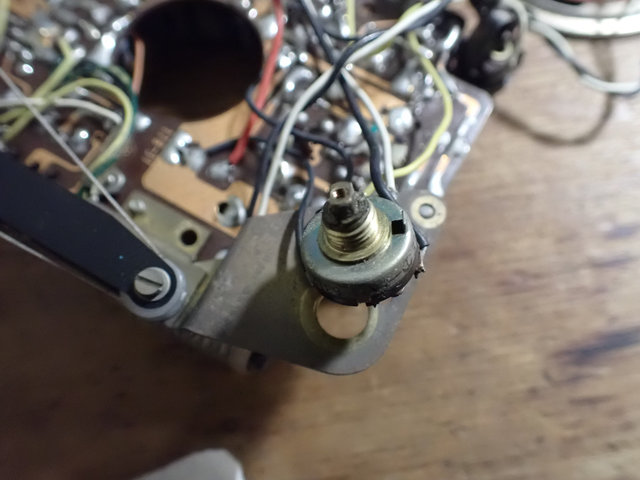

音量調整ができないボリュームです。GND側の配線が断線すると最大に近い音量となると思いますが、配線は外れていませんでした。内部の導通不良のようですが、洗浄スプレーでは全く効果はなく。抵抗を図ると、音量最小にしても抵抗がゼロにならず、2kΩぐらいありました。
整備写真

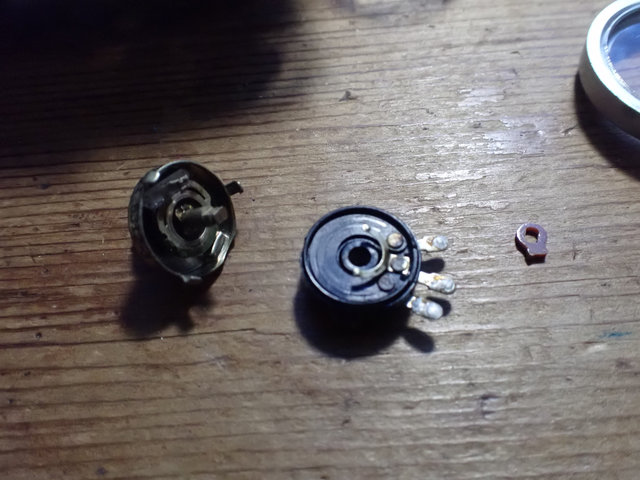

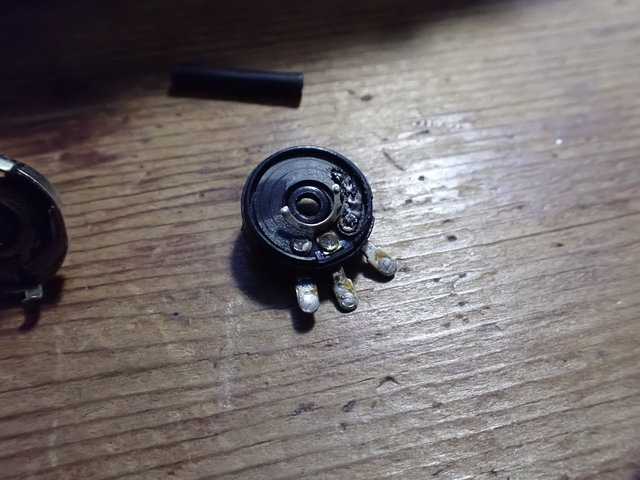

本体の爪を外して、小さいCリングを外し、分解できます。抵抗体と端子の接続が不良と思われます。
整備写真
半田付けはできませんので、接続部と抵抗体がすり減った部分に導電塗料を塗りました。抵抗は、Minで400Ωぐらいになりましたが、まだボリュームはだいぶ大きいです。
整備写真

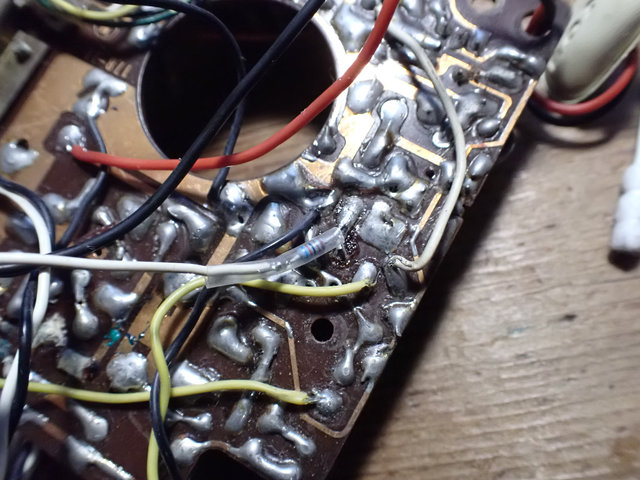

入力側端子の手前に50kΩぐらいの抵抗を入れて音量を抑えました。最大音量が小さくなりますが、そちらはほとんど使うことはないと思います。一応聞ける音量まで絞れました。
整備写真
電池ボックスは錆びに加えて破損状態もひどいので、修理は諦め交換しました。
整備写真
丸洗はやめて、洗剤・エタノール等での拭き取りにしました。
整備写真

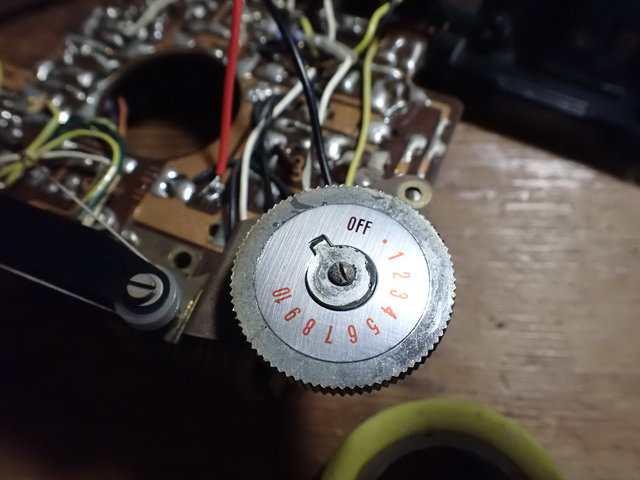

ボリュームの文字盤もボンドが劣化して剥がれていましたのので付け直しました。
整備写真

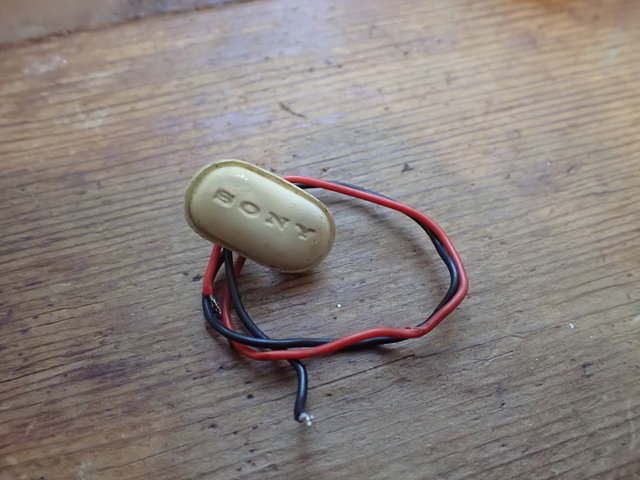

ソニーロゴ入りの電池スナップは使えるとよかったのですが、錆びはまあまあ落ちたものの、内部で断線しており、破壊しないと修理困難のため、諦めました。
整備写真
電池周りを交換して受信してみましたが、特に小さい音では音が歪んで聞き取りにくいです。
整備写真

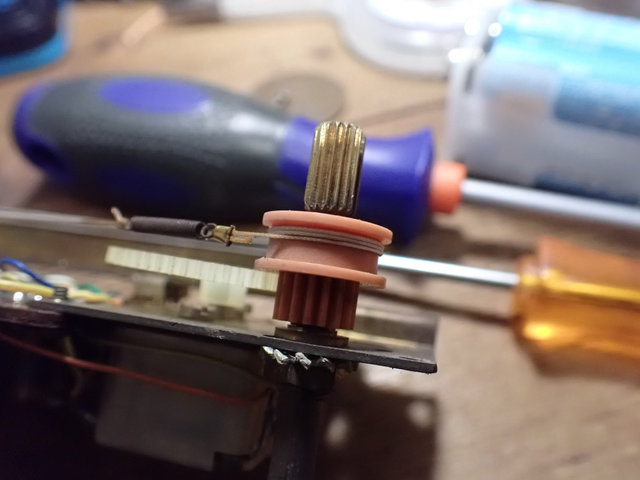

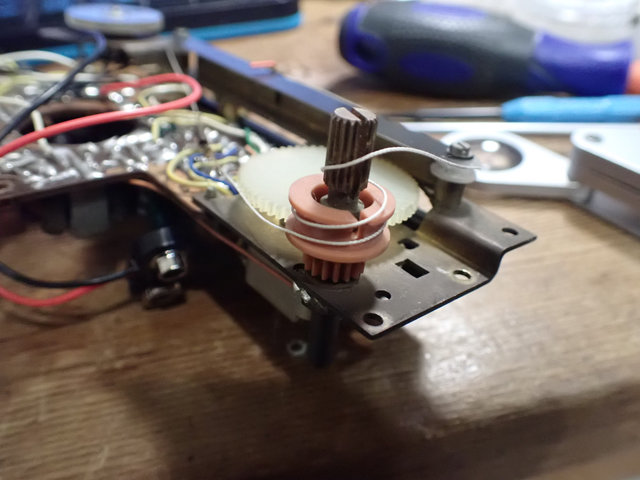

バリコン周りを触ると雑音がでます。バリコンの固定ビスが緩んでいましたが、糸掛を外す必要がありますので、外しました。ダイヤルヤーンはプーリーに固定されておらずループになっており、摩擦で止まっているタイプで、テンションきつめです。
整備写真
この部分がから外しました。
整備写真

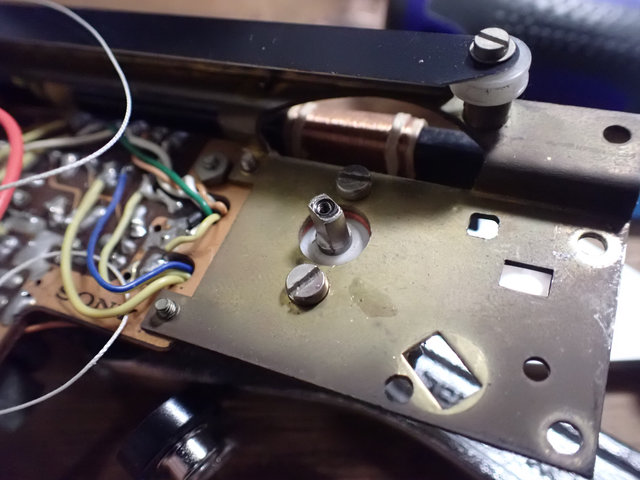

このビスが脱落寸前でした。
整備写真

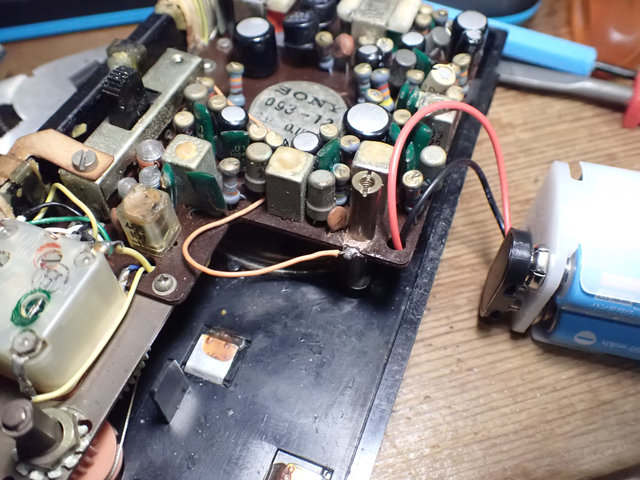

バリコン周りを触るとがさがさいっていたのは、それだけが原因ではなくて、オレンジのアンテナまでのリード線がマリコンの端子周りに埋まってしまっており、接触していたためでした。本来、このリード線にはラグが付いており、裏蓋を止めるビスを受ける長ナットに固定されていたようです。2mのラグというのが手に入らず、銅板で作りました。
整備写真
取り付けたら、また鳴らなくなってしまいました。すぐ近くのコンデンサーと、このラグが接触してしまったようです。緩む可能性のあるところなので、設計があまり良くないように思います。少し小さくして取り付け角度を変えて、OKとなりました。この長ナットは、裏蓋を止めるビスを経由してロッドアンテナに接続されています。
整備写真

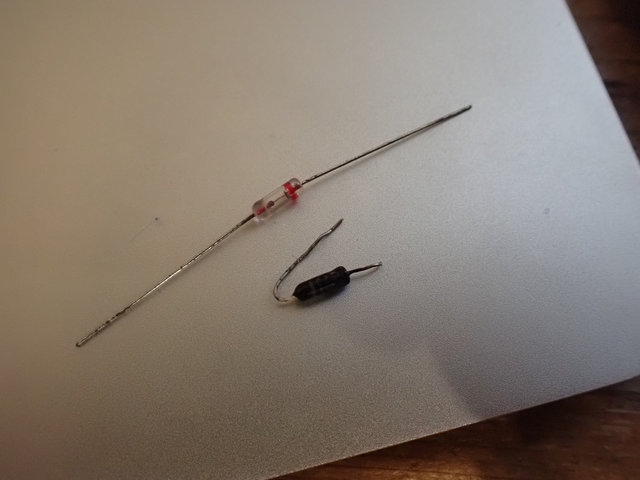

特に音量が小さいと歪んで聞こえます。検波ダイオード1T23をテスターでチェックしたところ、Vf=0.31V (@500μA)、逆方向の抵抗値を図ると4kΩで、ちょっと厳しいレベルと思われます。検波に広く使われているゲルマニウムダイオード1N60(Vf=0.24V, Rrev=100kΩ)に交換して、良好になりました。
