SONY SRF-DR5V

Serial No.21120 (イヤホンはパテ補修)

概要

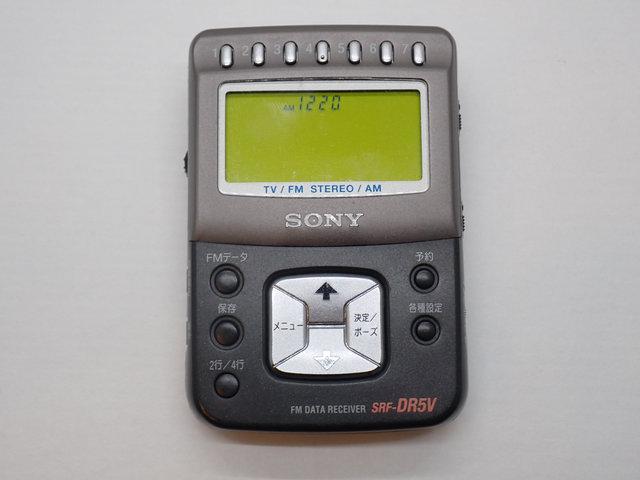

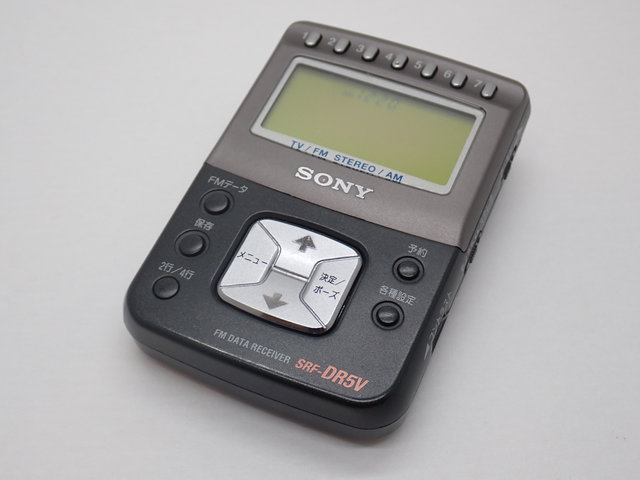

ソニーSRF-DR5Vは、FM文字多重放送を受信できるラジオです。イヤホン専用でスピーカはありませんが、コンパクトながらも音声放送はAM/FM/VHFの3バンドに対応しています。

文字多重放送は、1994年に「見えるラジオ」としてFM東京からサービスが開始されましたが、それから3年後の1997年の発売で、ソニーの文字多重放送ラジオとしては第3弾です。前2機種はハンディーポータブルサイズですが、こちらは胸ポケットに入るサイズまで小型化されています。
コンパクトサイズながらも、大画面のモノクロLCDを搭載しています。LCDは下側がドットマトリクスになっており、上端は時計やバンドなどの固定表示になっています。ドットマトリクス部は、漢字の表示も可能で、文字放送の表示の他、放送局名や各種設定メニューの表示も漢字で表示されますのでわかりやすいです。バックライトはないため、暗いところでは見にくいです。文字放送については2014年にサービスが終了したため、現在、動作確認をすることができませんが、100ページ分のメモリーに保存することができます。
ソニーからは全部で文字多重放送に対応したラジオは4機種発売されていますが、SRF-DR1はすぐに生産終了になり、3機種のラインアップになっていました。スピーカー付きの SRF-DR2V, このモデルよりも更に小さい、ライターサイズに近い SRF-DR11がありましたが、どれも大体同じ価格でしたが、このモデルが一番高額です。。
このラジオもイヤホンの材質が良くなく、本体が砕けて無くなっているものが多いです。滑りにくくてしっとりとした質感のある材質ですが、経年劣化しやすいようです。
音声受信はスーパーエリアコールに対応しており、14地域+新幹線から場所を選択すると、対応した局が7つのワンタッチボタンに自動でプリセットされます。これとは別に、自分の好みの局を7つまでプリセットすることもできます。また、周波数直読のマニュアルチューニングもできます。LCDパネルがあるため、設定の楽です。日本の文字放送受信がメインということで、周波数ステップ・周波数帯は海外には対応していません。
時計機能があり、電源OFF時にLCDに時計が表示されます。文字放送のタイマー保存も可能になっていますが、イヤホン専用ラジオであることもあり、音声受信については設定時刻にON/OFFするようなタイマー機能はなく、90分で切れるスリープ機能のみです。
取説には、電池の交換は20秒で行ってくださいと書かれていますが、時計の設定は1分ぐらいは大丈夫でした。メモリーにはSRAMが使用されていますので、バックアップ用の2次電池かコンデンサーが使用されていると思うのですが、ぱっと見はみあたりません。今回、電極のはんだを外す必要があったため外していない、後面側基板の裏側にあると思われます。同時期のSRF-DR11等に、ポリアセン電池という有機材料のボタン型の2次電池が使用されていますので、同じものが使用されているかもしれません。
単なるラジオではなく、文字情報の取扱や保存を行うため、情報端末並みに多くのIC,LSIが使用されています。シールドに隠れていたり、文字が見えなくなっているものも多いですが、基板の片面から確認できる範囲で、μPD17073(ラジオ用のPLL・マイクロコントローラ:NEC)、(漢字ROM:FUJITSU)、M5M51008(SRAM：MITSUBISHI)、LX3403(FM用フィルター:SANYO)等が確認できます。見たところは、ソニー製のICは見当たりませんでした。

仕様

発売:

1996年 (平成8年) *3

電源:

単4x2 (3V)

トランジスタ等:

IC, TR

音声出力:

4 + 4 mW (EIAJ) *3

バーアンテナ:

50mm

スピーカー:

なし

操作部:

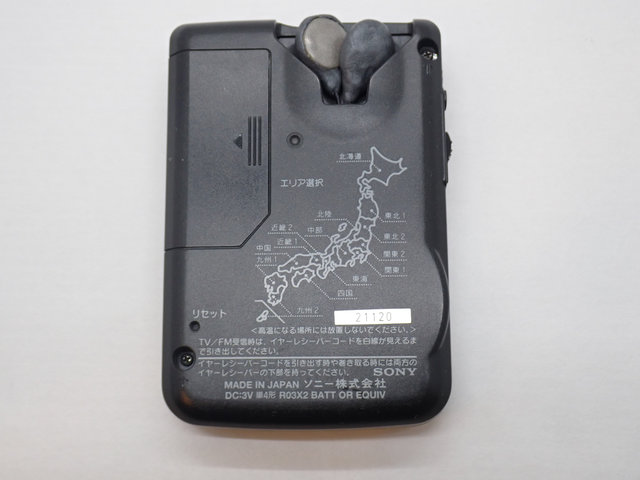

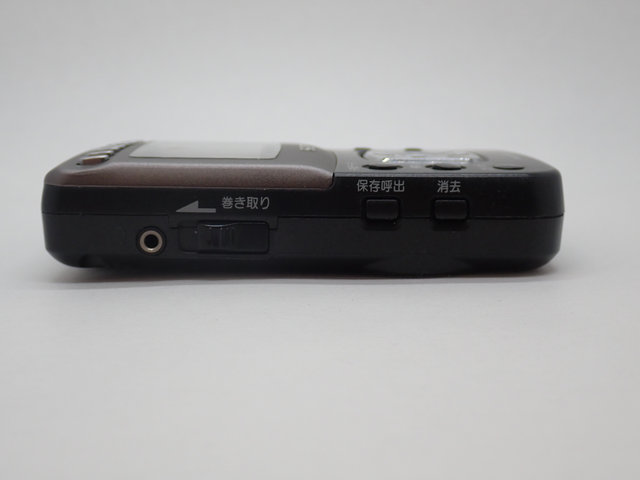

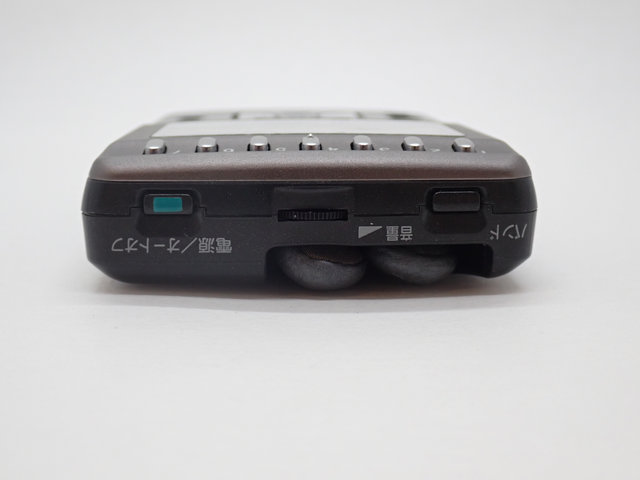

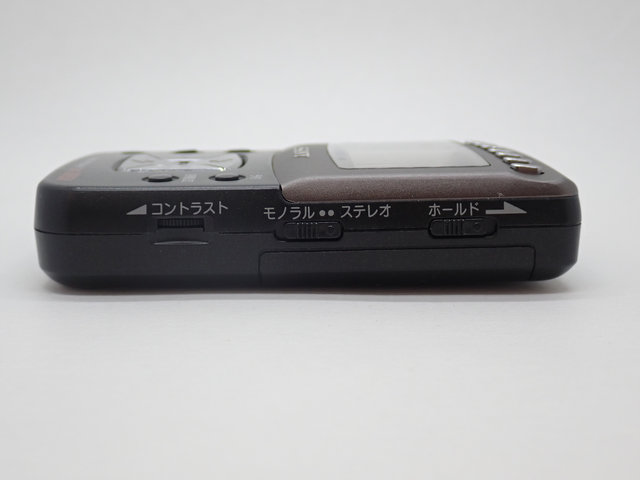

電源SW、ボリューム、バンド切替SW、FMデータ、"-"SW、"+"SW、決定/ポーズSW、設定SW、ライト/時計SW、ホールドSW、リセットSW、イヤホン巻取り

表示等:

白黒液晶ディスプレイ(16864ドット、68x248) *3

受信周波数*3:

AM:: 531 - 1710 kHz (9kHz Step)
FM:: 76 - 108 MHz (0.1MHz Step)
TV:: 1 - 12 Ch

ターミナル:

イヤホン(超ミニステレオ,16Ω)*3

シリーズ:

FM DATA RECEIVER

サイズ:

W70 x H100 x D23 mm

重量:

107g

色:

黒

製造:

日本製 *1

価格:

24,000円(税別) *2

*1 本体記載, *2 商品のしおり, *3 取扱説明書

メンテナンス

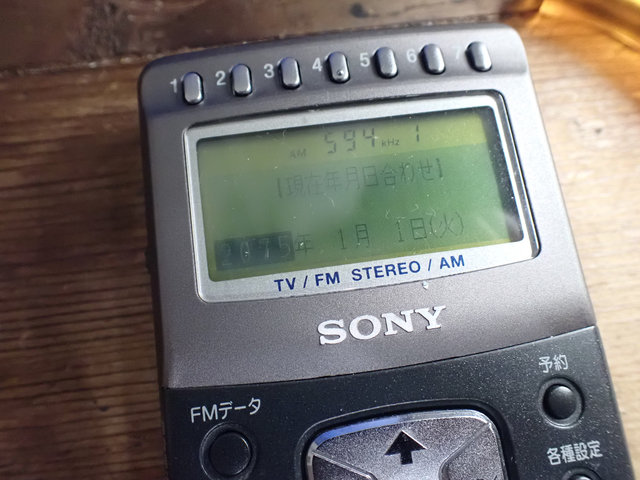

イヤホンの本体が破損して無くなっており、コードもべとべとしていますが、ラジオとしての機能は問題ありませんでした。文字多重放送は終了してしまっていますので、動作は確認未確認です。メモリーの保持も問題ありませんでした。イヤホンをパテで補修だけで、内部の確認・清掃のみです。

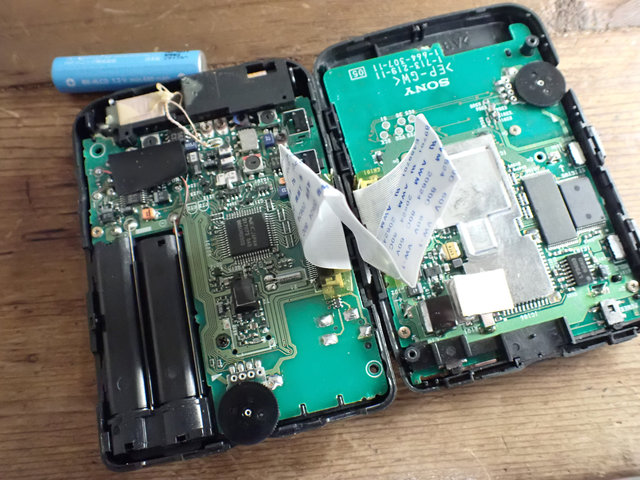

裏側にビスが2本あります。爪は結構しっかり噛んでいます。コントラストのつまみのあたりから、下側に向かってへらを押し込むとうまく外れました。前面・後面の基板は割とゆったりとしたフラットケーブルで接続されていますが、緩みやすいです。両端の白いパーツを本体中心側に引っ張るとリリース、反対側でロックになります。

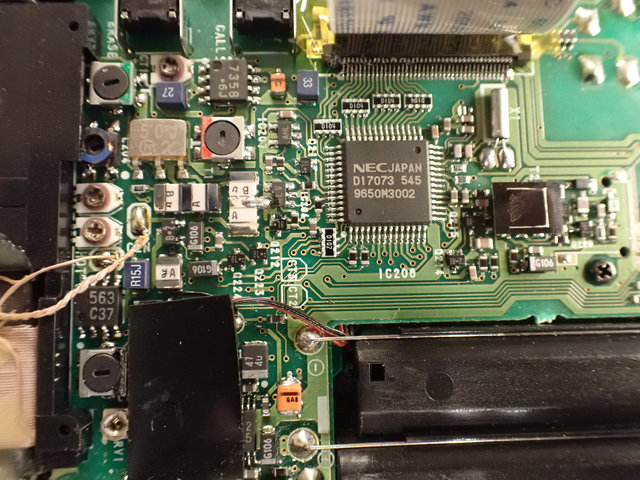

後側の基板です。真ん中にあるμPD17073は、ラジオ用のマイクロコントローラーで、PLLチューナー、周波数カウンター等の機能があるようです。

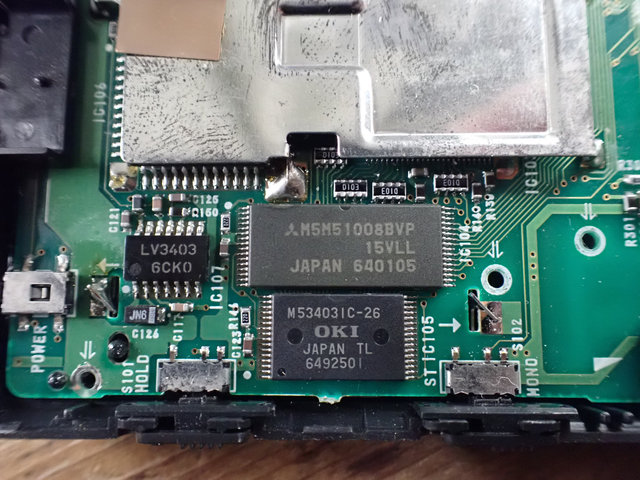

前面側にはICが3つ並んでいます。LV3403はFMステレオ受信に使われるアクティブフィルターのようです。OKIのICは漢字ROM、一番大きな三菱のICは、受信した文字データ保存用の128kBのSRAMのようです。更にその上のシールド内にもいくつICが入っているようです。。

絶縁材の下に2つほどICがありますが、表面に付着物があり型番が確認できませんでした。基板を外すには、写真のオレンジのタンタルコンデンサーの両側にある電池の電極のはんだを外す必要があるようです。

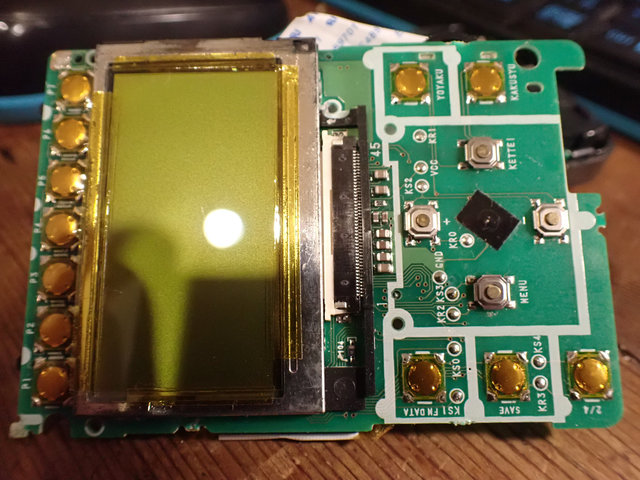

前面側基板の前側です。配置されているのはLCDパネルとタクトスイッチが主です。

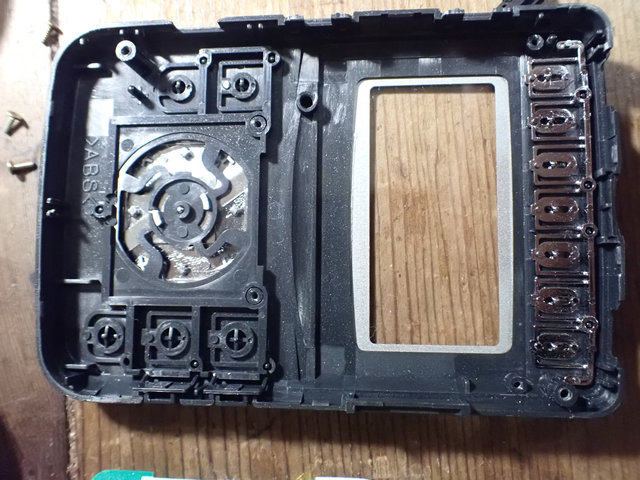

前側キャビネットです。アルコール等で清掃しました。

電池ボックスの電極が少し変わっており、スプリングタイプのプラス電極が使用されています。

組立後です。前面と後面の基盤を接続するフラットケーブルですが、あまり強固に接続されていません。組み直したら液晶の表示がおかしくなり、再度分解してケーブル洗浄後、コネクターを再接続しました。

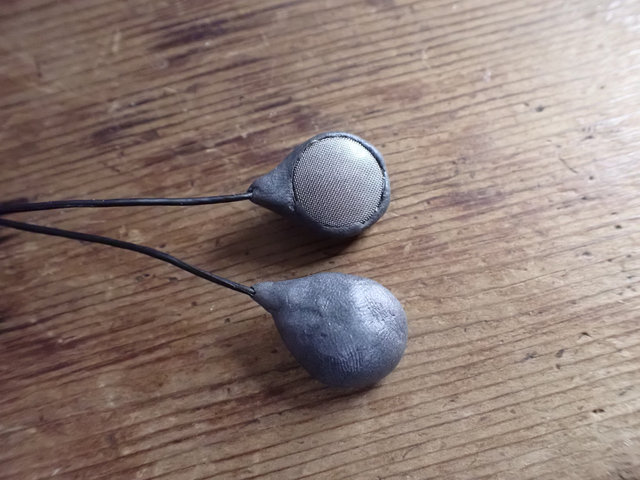

イヤホンは例によってぼろぼろになっていましたので、パテでそれらしい形にしました。オリジナルの形が分からないので適当です。コードの出し口は、背面側に寄せて出した方が、耳にはいれやすそうでした。

カタログ情報等

製品のしおり

コンバクトでスマートなボディながら、大きな液晶画面に文字情報を4行表示暗い場所でも使えるELバックライト付、FM文字放送ラシオ
FM文字放送対応 TV(1~12ch)/FMステレオPLLシンセサイザーラジオ
SRF-DR5V　　標準価格19,800円(税別)
付属:ステレオイヤーレシーバー、乾電池

軽量小型のコンバクト設計
大きな液晶画面は、15文字x2行/4行の画面表示切り替えが可能
暗い場所でも文字情報を確認できるELバックライト付
FM文字放送の予約保存機能を装備
情報を約100ページまで保存可能
保存情報の「サブメニュー」・「日付別」呼出し可能

電池持続時間:約6時間(FM文字放送受信時、アルカリ乾電池使用時)
大きさ:幅88X高さ50X奥行16.5mm
質量:約70g(乾電池含む)

製品のしおり88 (1998), p85

パッケージ

パッケージの前面には主要機能、後面には操作ボタンの説明があります。ボタンの説明は、なぜか取扱説明書の記載よりも、細かいものになっています。
